计算机组成 -- 定点数 + 浮点数

It has been 778 days since the last update, the content of the article may be outdated.

浮点数的不精确性

plaintext

1 2	>>> 0.3 + 0.6 0.8999999999999999

32bit是无法表达所有实数的，只能表达2^32次方不同的数字，差不多40亿
40亿个数字比起无限多的实数集合只是沧海一粟，应该让这40亿个数映射到实数集合上的哪些数字，在实际应用中才最划算

定点数

用4个bit表示0~9的整数，那么32个bit就可以表示8个这样的整数
然后把最右边的2个0~9的整数，当成小数部分；把最左边6个0~9的整数，当成整数部分
这样用32bit可以表示0.00~999999.99这1亿个实数
这种用二进制表示十进制的编码方式，称为BCD编码（Binary-Coded Decimal）
应用非常广泛：超市、银行
缺点
- 浪费
  - 本来32bit可以表示40亿个不同的数字，但在BCD编码下，只能表示1亿个数
  - 如果精确到分，能够表达的最大金额为100W，非常有限
- 无法同时表示很大的数字和很小的数字

浮点数

浮点数的科学计数法的表示，有一个IEEE的标准，定义了两个基本的格式
- 一个是用32bit表示单精度的浮点数，即float
- 一个是用64bit表示双精度的浮点数，即double
float
- 符号位s – 1bit
  - 用来表示正数还是负数，所有浮点数都是有符号的
- 指数位e – 8bit
  - 8bit表示的整数空间，为0~255，**1~254映射到-126~127这254个有正有负的数上（差值为127**）
  - 0和255是标志位，主要用于表示0和一些特殊的数
- 有效数位f – 23bit
- $(- 1)^{s} \times 1. f \times 2^{e}$
  - 没办法表示0，需要借助指数位e

格式	s=符号位	e=指数位	f=有效数位
float	1 bit	8 bit	23 bit

s	e	f	浮点数	备注
0 or 1	0	0	0
0	255	0	无穷大
1	255	0	无穷小
0 or 1	255	!= 0	NAN
0 or 1	0	!= 0	0.f	暂未消化

特殊数的Java实现

java

java.lang.Float

/**
  * A constant holding the positive infinity of type
  * {@code float}. It is equal to the value returned by
  * {@code Float.intBitsToFloat(0x7f800000)}.
  */
public static final float POSITIVE_INFINITY = 1.0f / 0.0f;

/**
  * A constant holding the negative infinity of type
  * {@code float}. It is equal to the value returned by
  * {@code Float.intBitsToFloat(0xff800000)}.
  */
public static final float NEGATIVE_INFINITY = -1.0f / 0.0f;

/**
  * A constant holding a Not-a-Number (NaN) value of type
  * {@code float}.  It is equivalent to the value returned by
  * {@code Float.intBitsToFloat(0x7fc00000)}.
  */
public static final float NaN = 0.0f / 0.0f;

java

private static String getFloatBinaryString(float f) {
    StringBuilder builder = new StringBuilder(Integer.toBinaryString(Float.floatToIntBits(f)));
    int length = builder.length();
    if (length < 32) {
        for (int i = 0; i < 32 - length; i++) {
            builder.insert(0, "0");
        }
    }
    String s = builder.toString();
    return s.substring(0, 1) + "-" + s.substring(1, 9) + "-" + s.substring(9, 32) + " -> " + f;
}

public static void main(String[] args) {
    System.out.println(getFloatBinaryString(0.0F));
    System.out.println(getFloatBinaryString(-0.0F));
    System.out.println(getFloatBinaryString(-0.0F));

    System.out.println(getFloatBinaryString(Float.POSITIVE_INFINITY));
    System.out.println(getFloatBinaryString(-Float.POSITIVE_INFINITY));
    System.out.println(getFloatBinaryString(Float.NEGATIVE_INFINITY));
    System.out.println(getFloatBinaryString(-Float.NEGATIVE_INFINITY));

    System.out.println(getFloatBinaryString(Float.NaN));
    System.out.println(getFloatBinaryString(-Float.NaN));
}

plaintext

0-00000000-00000000000000000000000 -> 0.0
1-00000000-00000000000000000000000 -> -0.0
0-11111111-00000000000000000000000 -> Infinity
1-11111111-00000000000000000000000 -> -Infinity
1-11111111-00000000000000000000000 -> -Infinity
0-11111111-00000000000000000000000 -> Infinity
0-11111111-10000000000000000000000 -> NaN
0-11111111-10000000000000000000000 -> NaN

表示

0.5

$0.5 = (- 1)^{0} \times 1.0 \times 2^{- 1}$
$s = 0, f = 0, e = - 1$

$e$ 表示从-126~127个，而-1是其中第126个

如果不考虑符号，浮点数能够表示的最小的数和最大的数，差不多是** $1.17 \times 10^{- 38}$ 和 $3.40 \times 10^{38}$ **

比BSD编码能表示的范围大很多

浮点数是没法精确表示0.3和0.6的，而0.5是能够被精确地表示成二进制浮点数的

浮点数无论是表示还是计算（如加法）其实都是近似计算

java

public static void main(String[] args) {
    System.out.println(getFloatBinaryString(0.5F));
    System.out.println(getFloatBinaryString(-0.5F));
}

plaintext

1 2	0-01111110-00000000000000000000000 -> 0.5 1-01111110-00000000000000000000000 -> -0.5

9.1

输入一个任意的十进制浮点数，背后都会对应一个二进制表示
首先把整数部分转换成一个二进制，9对应为1001
把对应的小数部分也换成二进制

二进制小数0.1001：** $1 \times 2^{- 1} + 0 \times 2^{- 2} + 0 \times 2^{- 3} + 1 \times 2^{- 4} = 0.5625$ **
十进制小数 -> 二进制小数
- × 2，然后看是否超过1，如果超过1，就记为1，并把结果减去1，进一步循环操作
- 参照下表，0.1的二进制小数为0.000110011...

把整数部分和小数部分拼接在一起，9.1的二进制表示为1001.000110011...

二进制的科学计数法：** $1.001000110011 \dots \times 2^{3}$ **

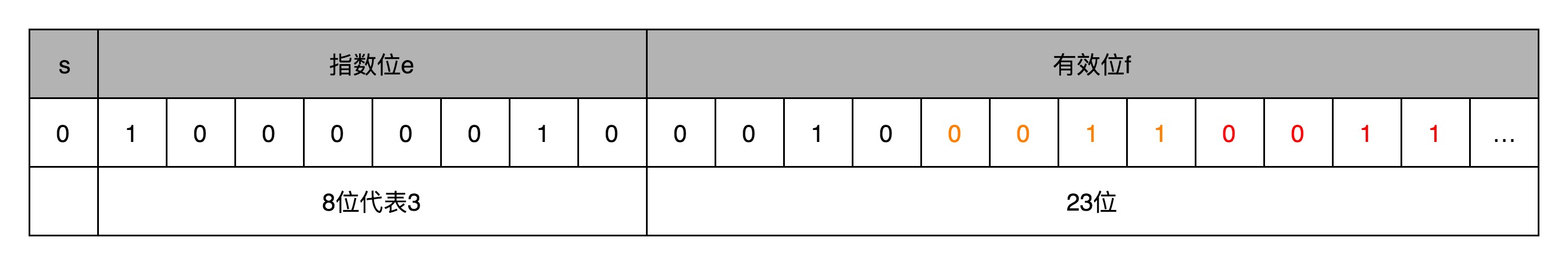

此时可以对应到浮点数的格式，** $s = 0, e = 3 + 127 = 130 = 0 b 10000010, f = 00100011001100110011001$ **
- f最长只有23位，无限循环二进制小数会被截断（只能用近似值表示的根本原因）
- 指数位有正有负，映射到浮点数格式，需要加上偏移量127
浮点数9.1的二进制表示0-10000010-00100011001100110011001
- 再换算成十进制为9.09999942779541015625 ≈ 9.1，只是一个近似值

行号	算式	是否超过1	二进制位	剩余差值	备注
1	0.1 × 2 = 0.2	否	0	0.2
2	0.2 × 2 = 0.4	否	0	0.4
3	0.4 × 2 = 0.8	否	0	0.8
4	0.8 × 2 = 1.6	是	1	0.6
5	0.6 × 2 = 1.2	是	1	0.2
6	0.2 × 2 = 0.4	否	0	0.4	开始重复，第2~4行

运算（加法）

原则：先对齐、再计算
两个浮点数的指数位可能是不一样的，需要先把两个指数位变成一样的，然后只去计算有效位的加法

0.5 + 0.125

0.5对应的指数位是-1，有效位是00...（前面默认有个1）
0.125对应的指数位为-3，有效位是00...（前面默认有个1）

先对齐，把指数位统一成-1，对应的有效位1.00...要对应的右移两位，变成0.01...

计算两者相加的有效位1.f，变成了1.01，而指数位为-1
实现这样一个加法，只需要位移，在电路层面，并没有引入太多新的复杂性

	指数位e	有效位1.f
0.5	-1	1.00…
0.125	-3	1.00…
0.125：对齐指数位 + 有效位右移	-1	0.01…
0.5+0.125	-1	1.01…

java

public static void main(String[] args) {
    System.out.println(getFloatBinaryString(0.5F));
    System.out.println(getFloatBinaryString(0.125F));
    System.out.println(getFloatBinaryString(0.5F + 0.125F));
}

plaintext

1
2
3

0-01111110-00000000000000000000000 -> 0.5
0-01111100-00000000000000000000000 -> 0.125
0-01111110-01000000000000000000000 -> 0.625

精度丢失

在上面浮点数的加法过程中，指数位较小的数，需要进行有效位的右移，最右侧的有效位就会被丢弃
两个相加数的指数位相差得越大，位移的位数就越大，可能丢失的精度就越大
32位浮点数的有效位长度一共只有23位，如果两个数的指数位相差超过23位，较小的数右移24位之后，所有的有效位都丢失了
解决方案（软件层面算法）：Kahan summation algorithm

java

float a = 1 << 24;
float b = 1.0f;
System.out.println(getFloatBinaryString(a));

float c = a + b;
System.out.println(getFloatBinaryString(c));
float d = c - a;
System.out.println(getFloatBinaryString(d));

plaintext

1
2
3

0-10010111-00000000000000000000000 -> 1.6777216E7
0-10010111-00000000000000000000000 -> 1.6777216E7
0-00000000-00000000000000000000000 -> 0.0

java

float a = 1 << 24;
System.out.println(a); // 1.6777216E7

float sum = 0.0f;
for (int i = 0; i < 20_000_000; i++) {
    float x = 1.0f;
    sum += x;
}
// 精度丢失，积少成多会导致误差很大
System.out.println("sum is " + sum); // 1.6777216E7
