Apollo - Architecture
Server
Architecture
逻辑视图，Software Load Balancer 即 Nginx
Module
| Module | Desc | Note |
|---|---|---|
| Config Service | 服务对象：Client 配置获取接口：推送 + 拉取 |
|
| Admin Service | 服务对象：Portal 配置管理接口：修改 + 发布 |
|
| Client | 应用获取配置，实时更新 通过 Meta Server 获取 Config Service 服务列表 客户端软负载 |
|
| Portal | 配置管理界面 通过 Meta Server 获取 Admin Service 服务列表 客户端软负载 |
|
| Eureka | 服务注册与发现 Config Service 和 Admin Service 向 Eureka 注册并保持心跳 与 Config Service 一起部署 |
|
| Meta Server | Eureka Proxy 逻辑角色，与 Config Service 一起部署 Client 通过域名访问 Meta Server 获取 Config Service 服务列表 Portal 通过域名访问 Meta Server 获取 Admin Service 服务列表 |
Eureka 只有 Java 客户端 主要是为了支持多语言 |

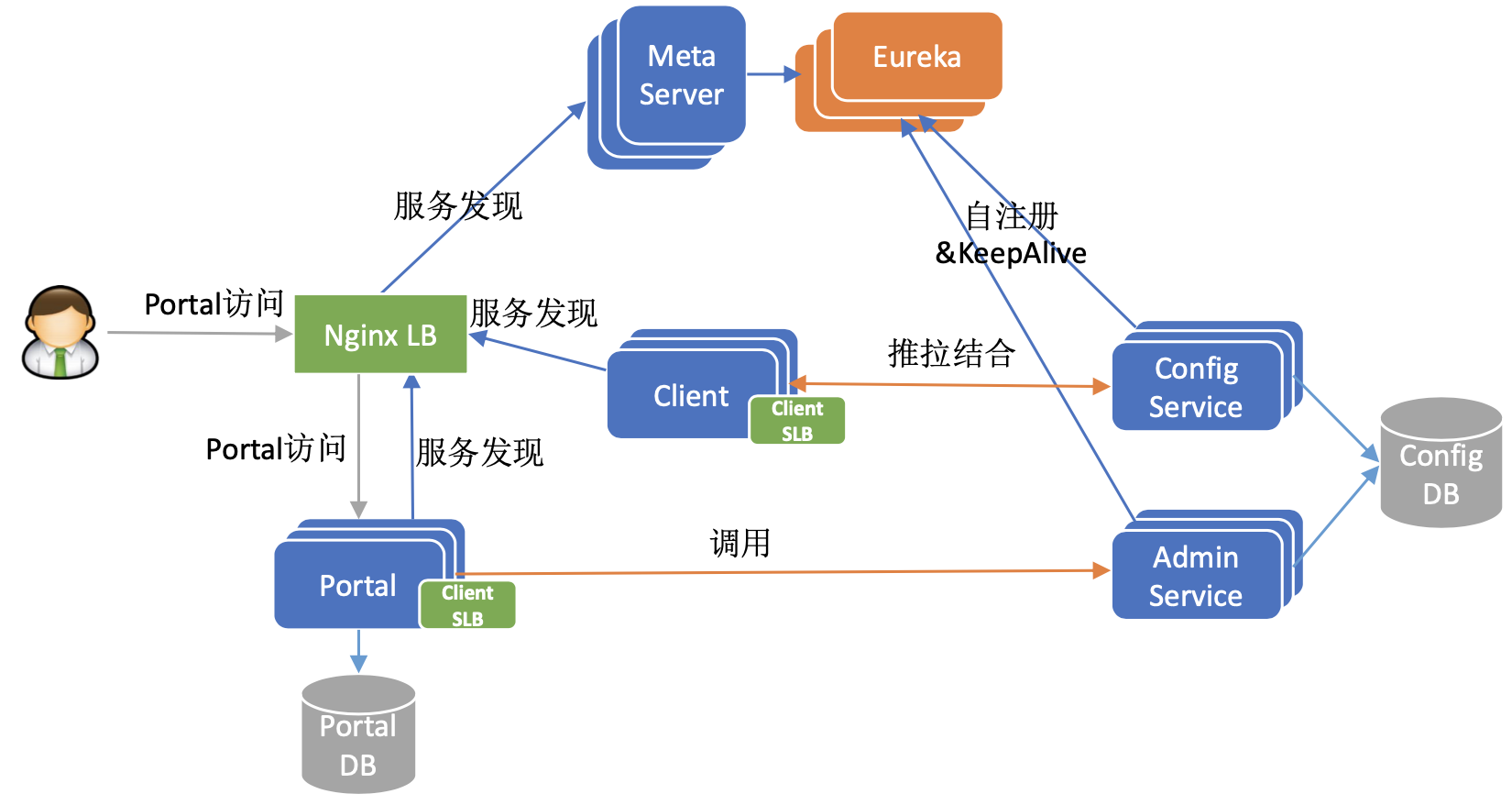

部署视图，Nginx 需要配置的 upstream：Meta Server + Portal

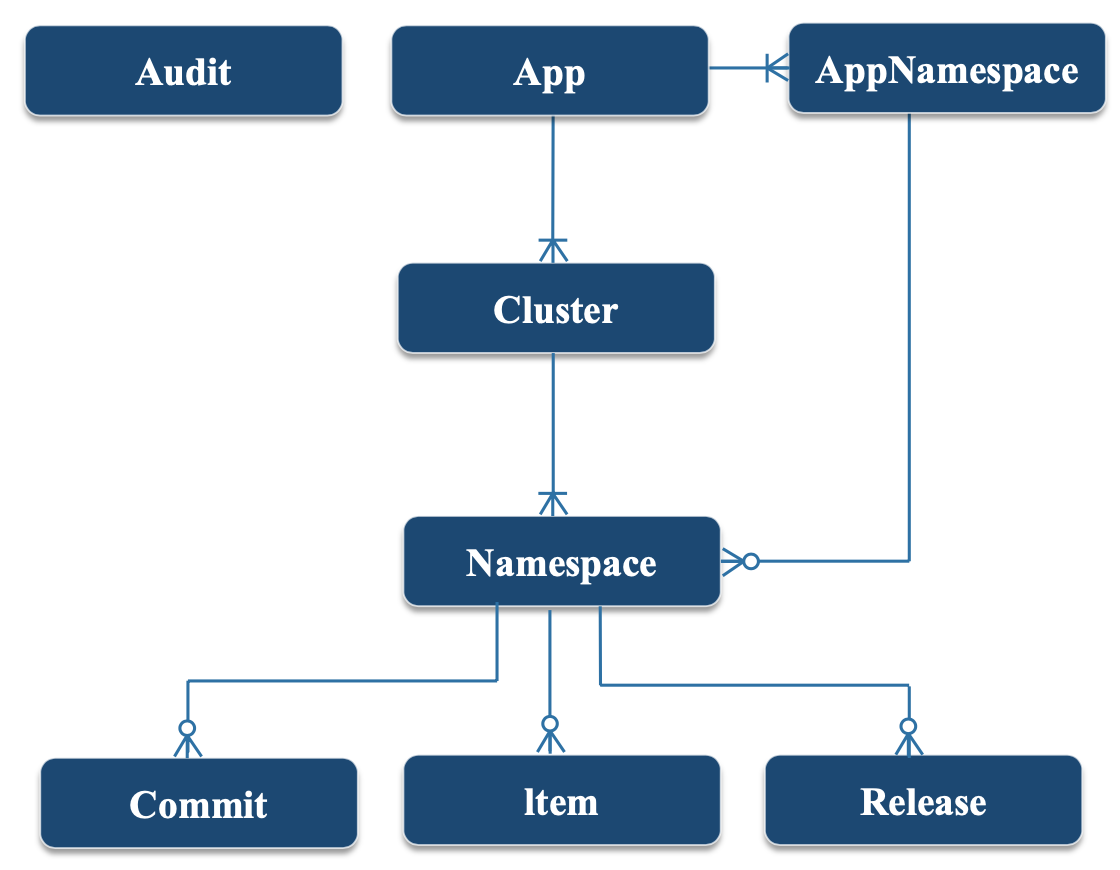

Domain Model

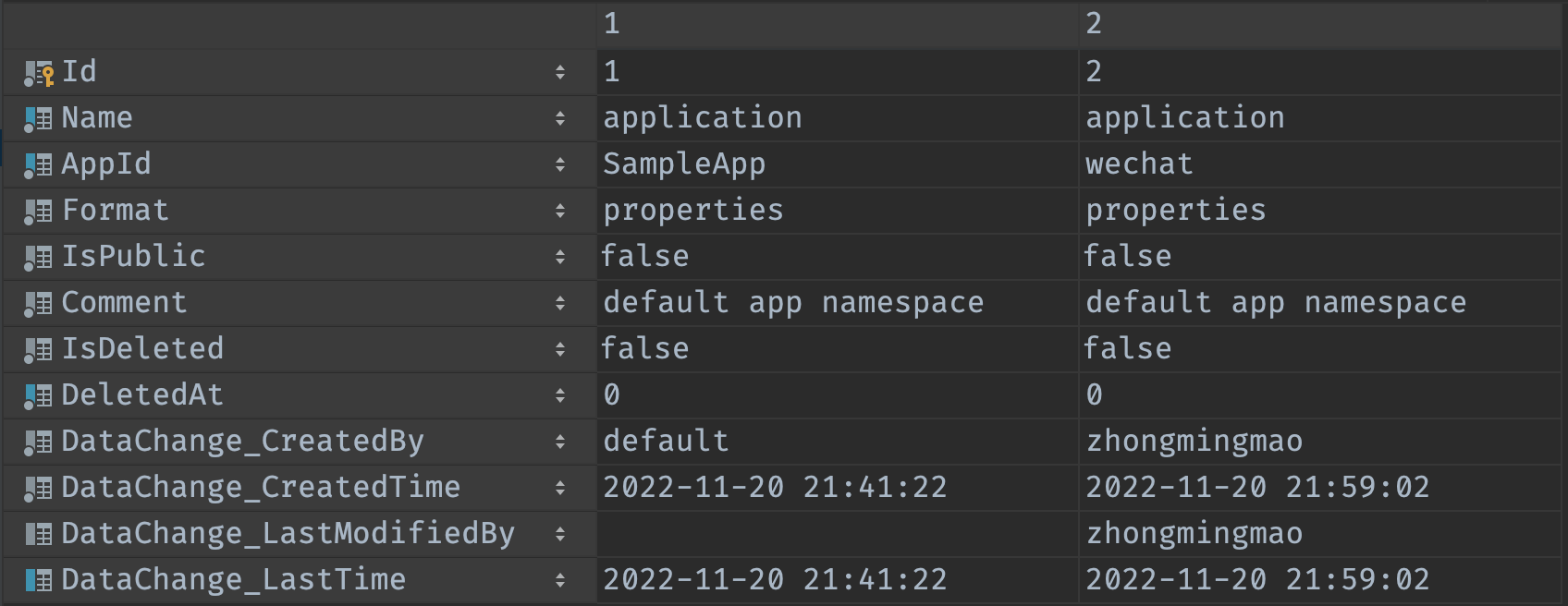

AppNamespace：应用的 Namespace 的元数据

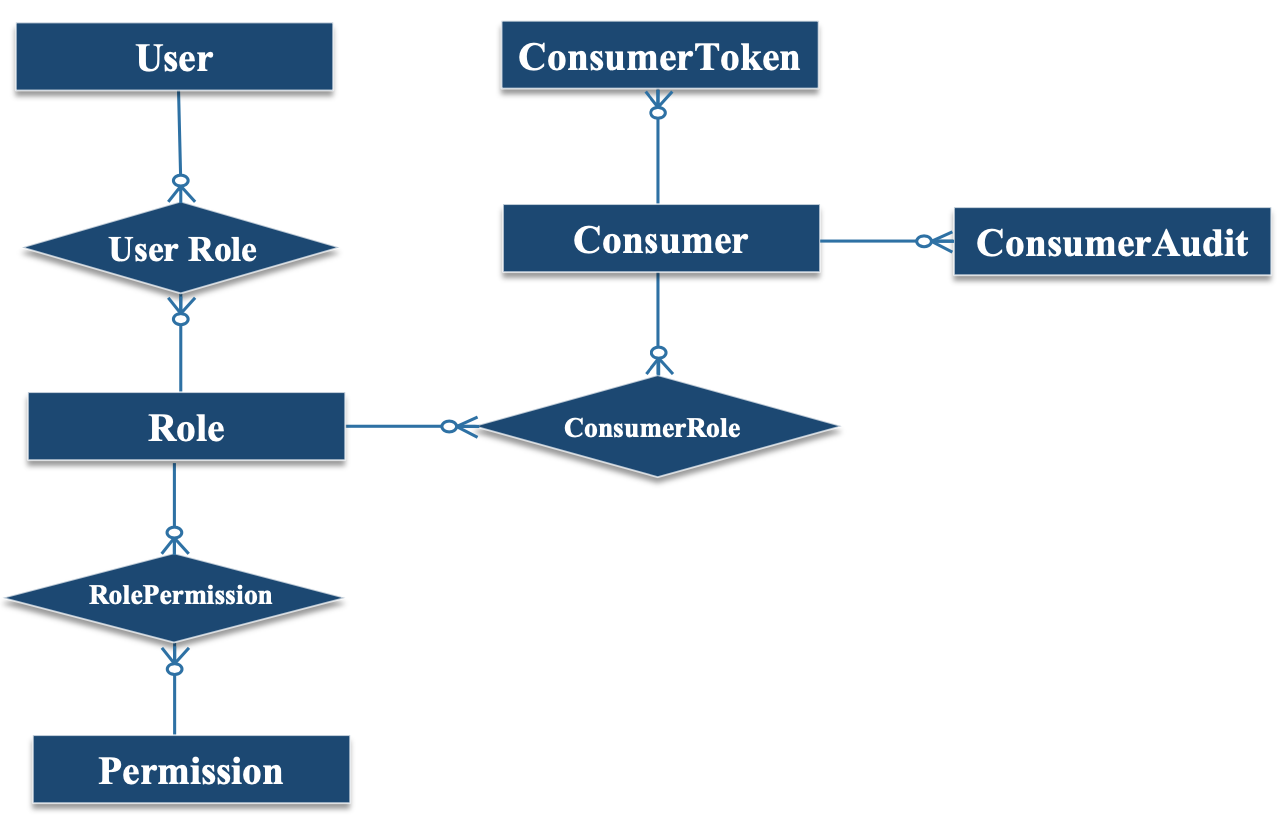

Authority Model
基于 RBAC

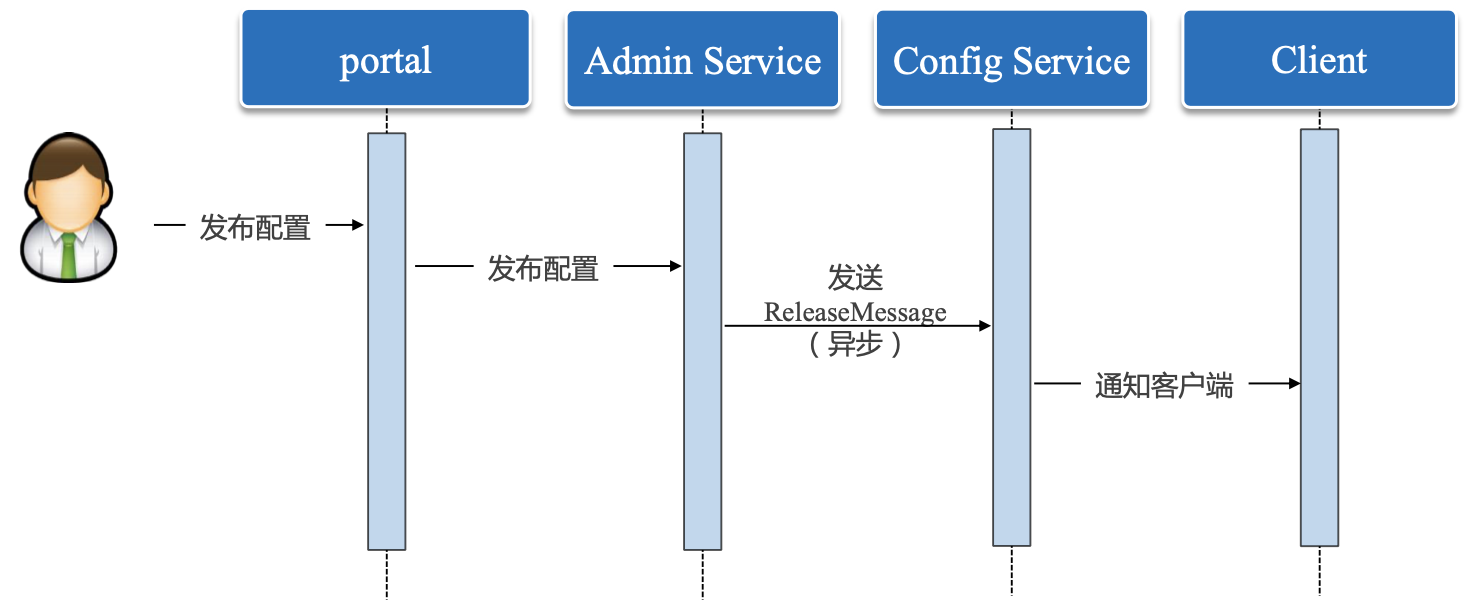

Real-time push

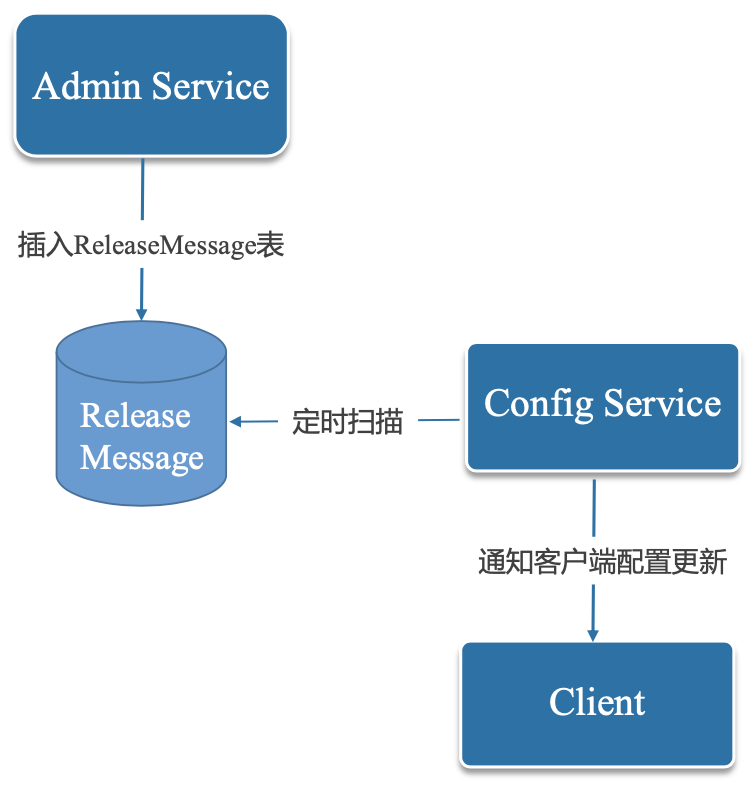

借助数据库实现异步通知（Admin Service -> Config Service）
Client

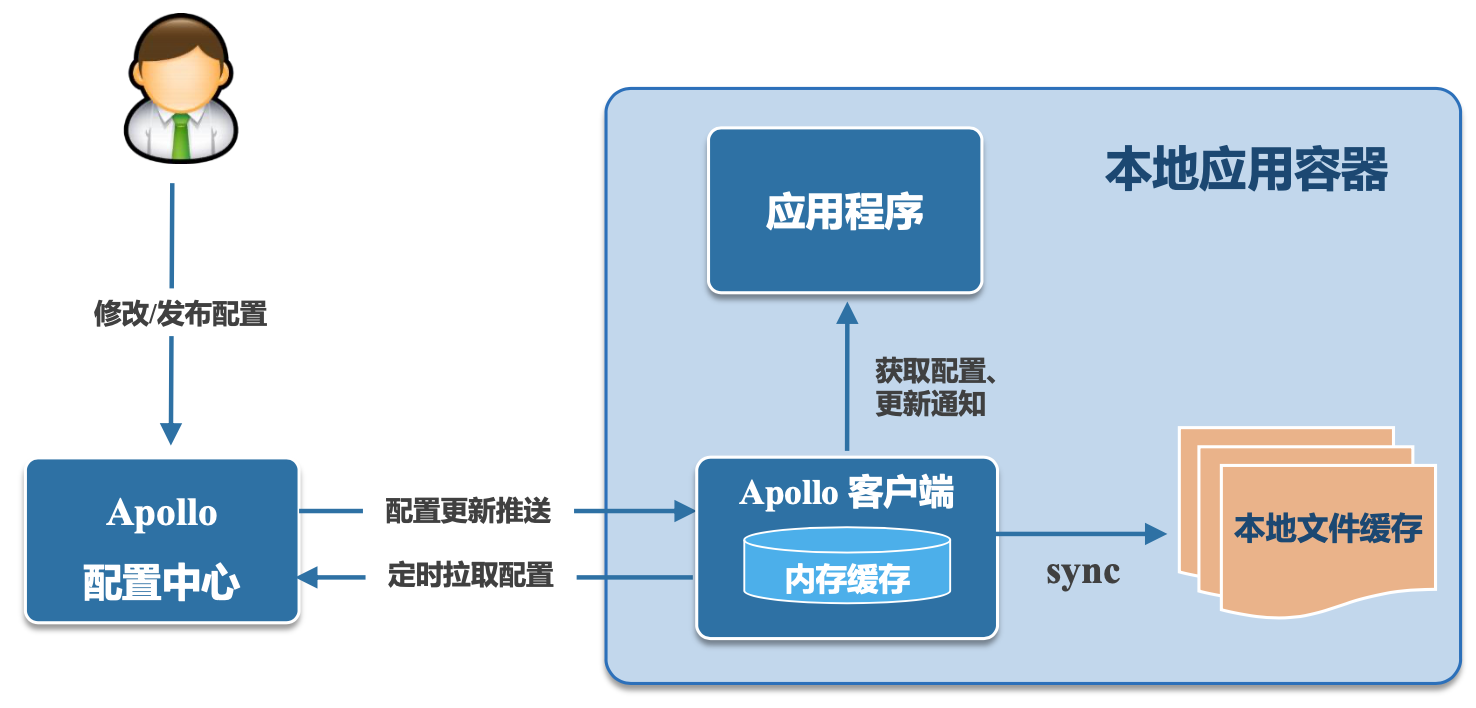

Architecture
Highlight
| Point | Note |
|---|---|
| 推拉结合 | 保持一个长连接，配置实时推送 定期拉取配置（fallback） |
| 数据缓存 | 内存 + 磁盘 |
| 事件通知 | 订阅配置更新通知 |
