逃逸分析

  1. 在传统的不带 GC 的编程语言中，需要关注对象的分配位置，是分配在堆上还是栈上
  2. Go 集成了逃逸分析功能来自动判断对象是应该分配在堆上还是栈上
    • 只有在代码优化时，才需要研究具体的逃逸分析规则
escape.go
1
2
3
4
5
6
package main

func main() {
    var m = make([]int, 10240)
    println(m[0])
}
1
2
3
4
$  go build -gcflags='-m' escape.go
# command-line-arguments
./escape.go:3:6: can inline main
./escape.go:4:14: make([]int, 10240) escapes to heap
  1. 较大的对象会被放在堆上
  2. 如果对象分配在栈上，其管理成本比较低，只需要挪动栈顶寄存器就可以实现对象的分配和释放
  3. 如果对象分配在堆上，需要经过层层的内存申请过程

逃逸分析和垃圾回收结合，可以极大地降低开发者的心智负担，无需再担心内存的分配和释放

抽象成本

Rust - 零成本抽象

  1. 一切抽象皆有成本，要么花在编译期，要么花在运行期
  2. GC 是选择在运行期来解决问题，在极端场景下，GC 可能会占用大量的 CPU 资源

内存管理

主要角色

mutator

  1. 一般指应用，即 Application
  2. 可以将堆上的对象看作一张图，应用被称为 mutator 的主要原因
    • 应用在不停地修改堆对象的指向关系

allocator

  1. 即内存分配器，应用需要向 allocator 申请内存
  2. allocator 要维护内存分配的数据结构，并考虑在高并发的场景下，降低锁冲突

garbage collector

  1. 即垃圾回收器
  2. 死掉的堆对象和不用的堆内存都由 garbage collector 回收，并归还给 OS
  3. 过程简述
    • 当 GC 扫描流程开始执行时，garbage collector 需要扫描内存中存活的堆对象
    • 扫描完成后，未被扫描到的对象就是无法访问的堆上垃圾，需要回收其占用内存

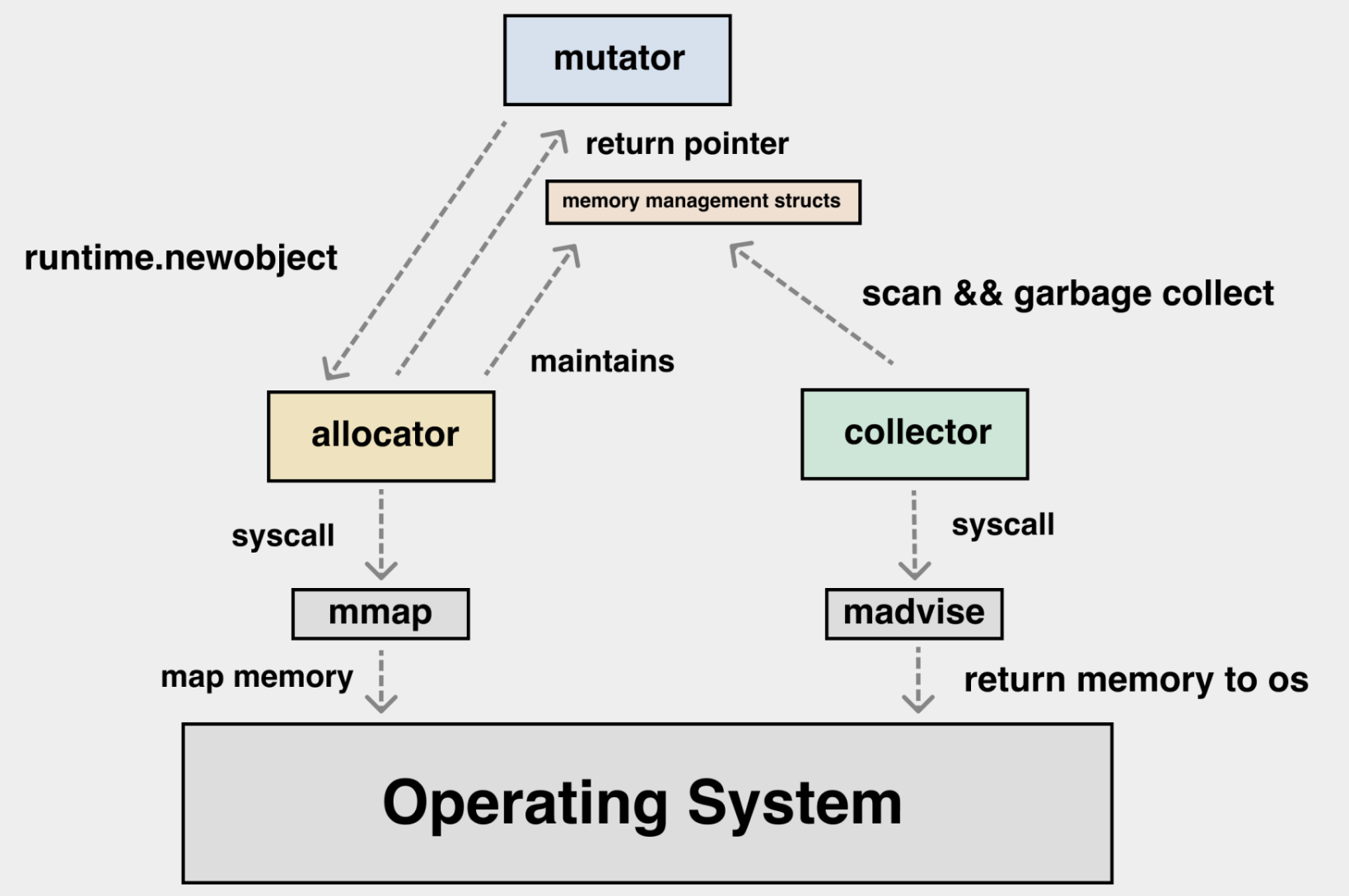

交互过程

image-20231203135206049

  1. 内存分配
    • mutator 需要在堆上申请内存时，会由编译器自动调用 runtime.newobject
    • 此时 allocator 使用 mmap 系统调用从 OS 申请内存
    • 如果 allocator 发现之前申请的内存还有富余
      • 会从本地预先分配的数据结构中划分出一块内存，并以指针的形式返回给应用
    • 在内存分配的过程中，allocator 负责维护内存管理对应的数据结构
  2. 垃圾回收
    • garbage collector 扫描由 allocator 管理的数据结构
    • 将应用不再使用的内存，通过 madvise 系统调用归回给 OS

内存分配

分配视角

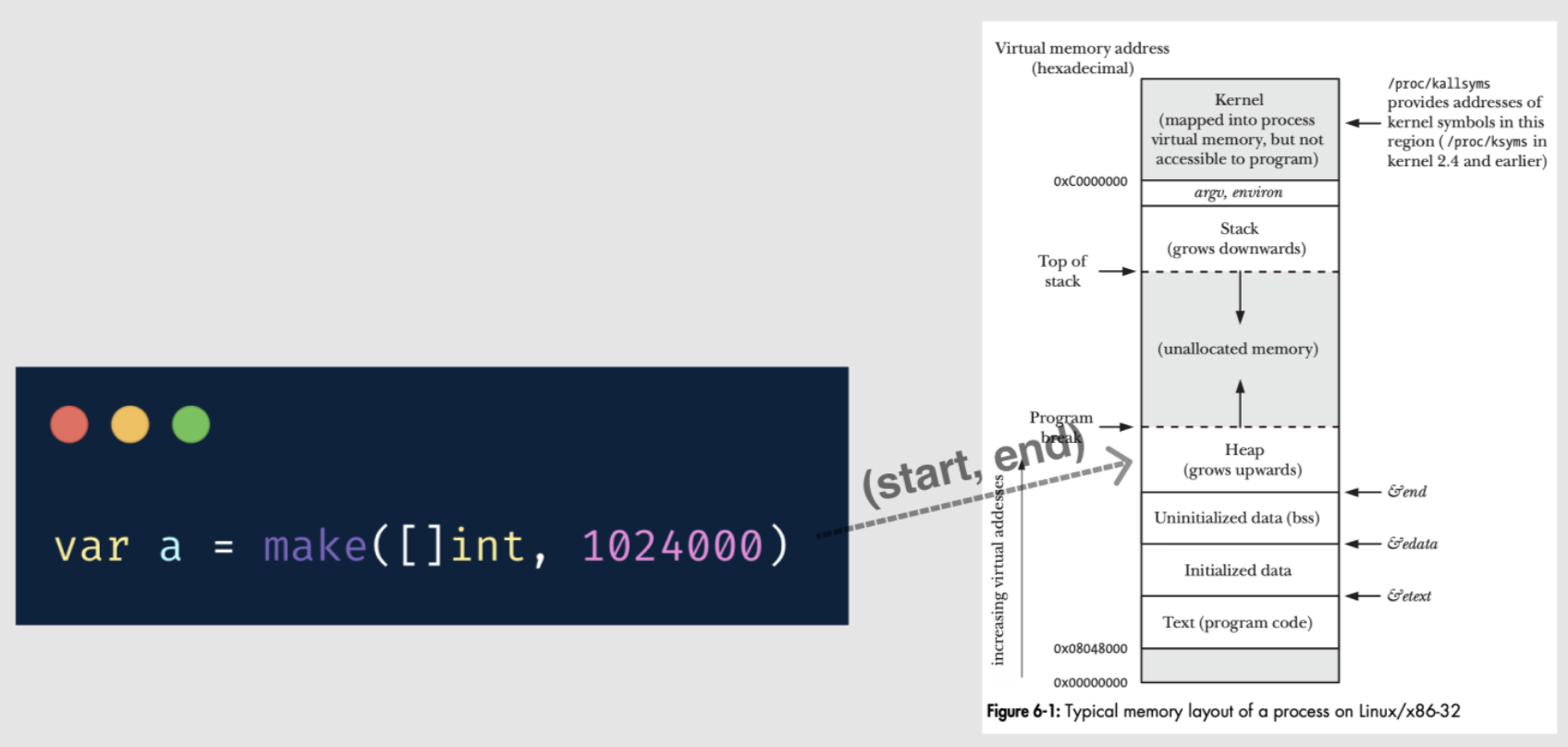

mmap 返回的是连续的内存空间，mutator 以应用视角来申请内存，需要 allocator 进行映射转换

应用视角：需要初始化的 a 是一个 1024000 长度的切片
内存管理视角：需要管理的只是 start + offset 的一段内存

image-20231203143746664

分配效率

  1. 应用运行期间会不断地创建和销毁小对象，如果每次对象的分配和释放都需要与 OS 交互，成本极高
  2. 应该在应用层设计好内存分配的多级缓存，尽量减少小对象高频创建和销毁时的锁竞争

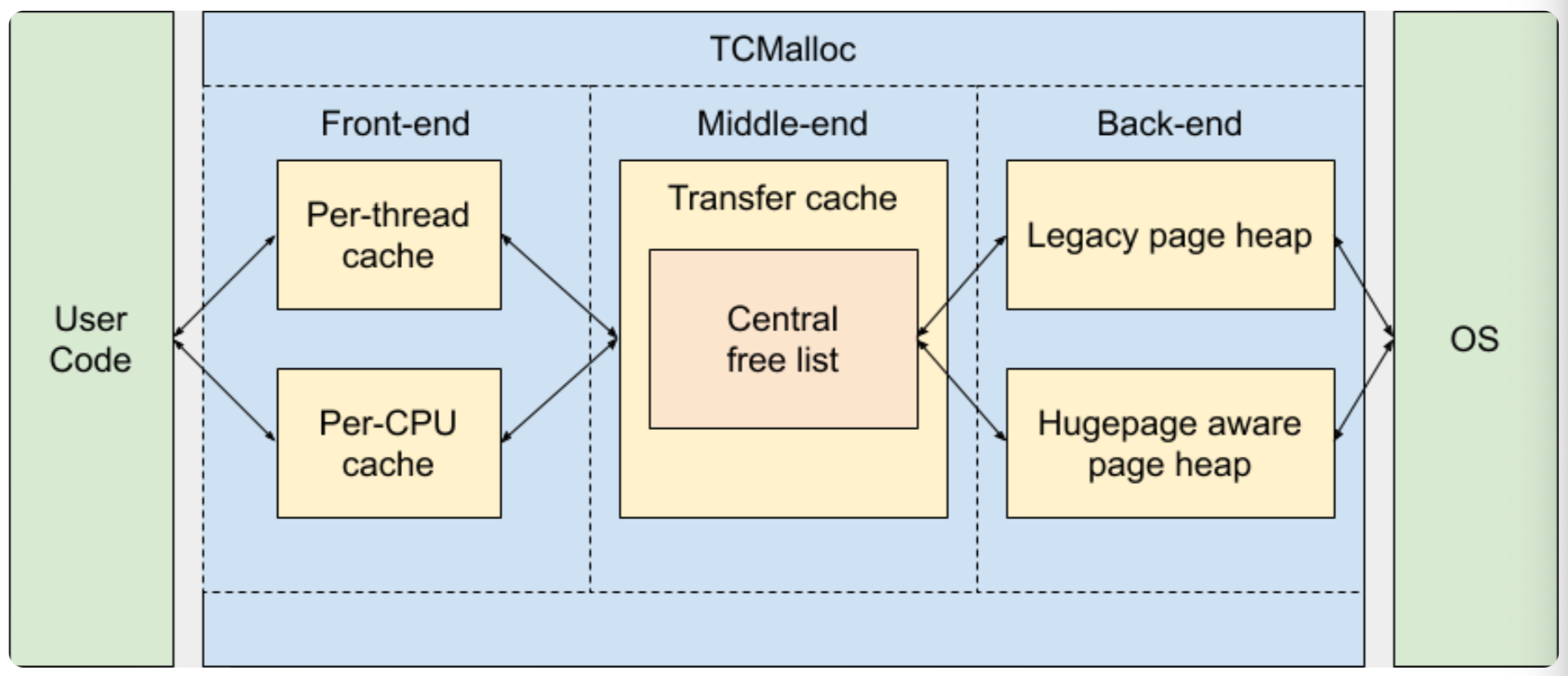

    • 如 C/C++ 的 tcmalloc，而 Go 的内存分配器基本1:1搬运了 tcmalloc
  3. tcmalloc 通过维护一套多级缓存结构
    • 降低了应用内存分配过程中对全局锁的使用频率，使得小对象的内存分配尽量做到无锁

image-20231203144700778

在 Go 中，根据对象中是否有指针以及对象的大小，将内存分配过程分为 3 类

Type Cond
tiny size < 16 bytes && has no pointer(noscan)
small has pointer(scan) || (size >= 16 bytes && size <= 32 KB)
large size > 32 KB

tiny

可以将内存分配的路径与 CPU 的多级缓存作类比，mcache 是本地的，而 mheap 为全局的
L4 是以页为单位将内存向下派发，由 pageAlloc 来管理 arena 中的空闲内存
如果 L4 依然无法满足内存分配需求，则需要向 OS 申请内存

L1 L2 L3 L4
mcache.tiny mcache.alloc[] mheap.central mheap.arenas

small

与 tiny 的分配路径相比，缺少 mcache.tiny

L1 L2 L3
mcache.alloc[] mheap.central mheap.arenas

large

  1. 直接从 mheap.arenas 申请内存，直接走 pageAlloc 页分配器
  2. pageAlloc 页分配器在 Go 中迭代了多个版本，查找时间复杂度从 O(N) -> O(log(n)) -> O(1)
    • 在 O(1) 的时间复杂度便可确定能否满足内存分配需求
    • 如果不满足，则需要对 arena 继续进行切分，或者向 OS 申请更多的 arena

数据结构

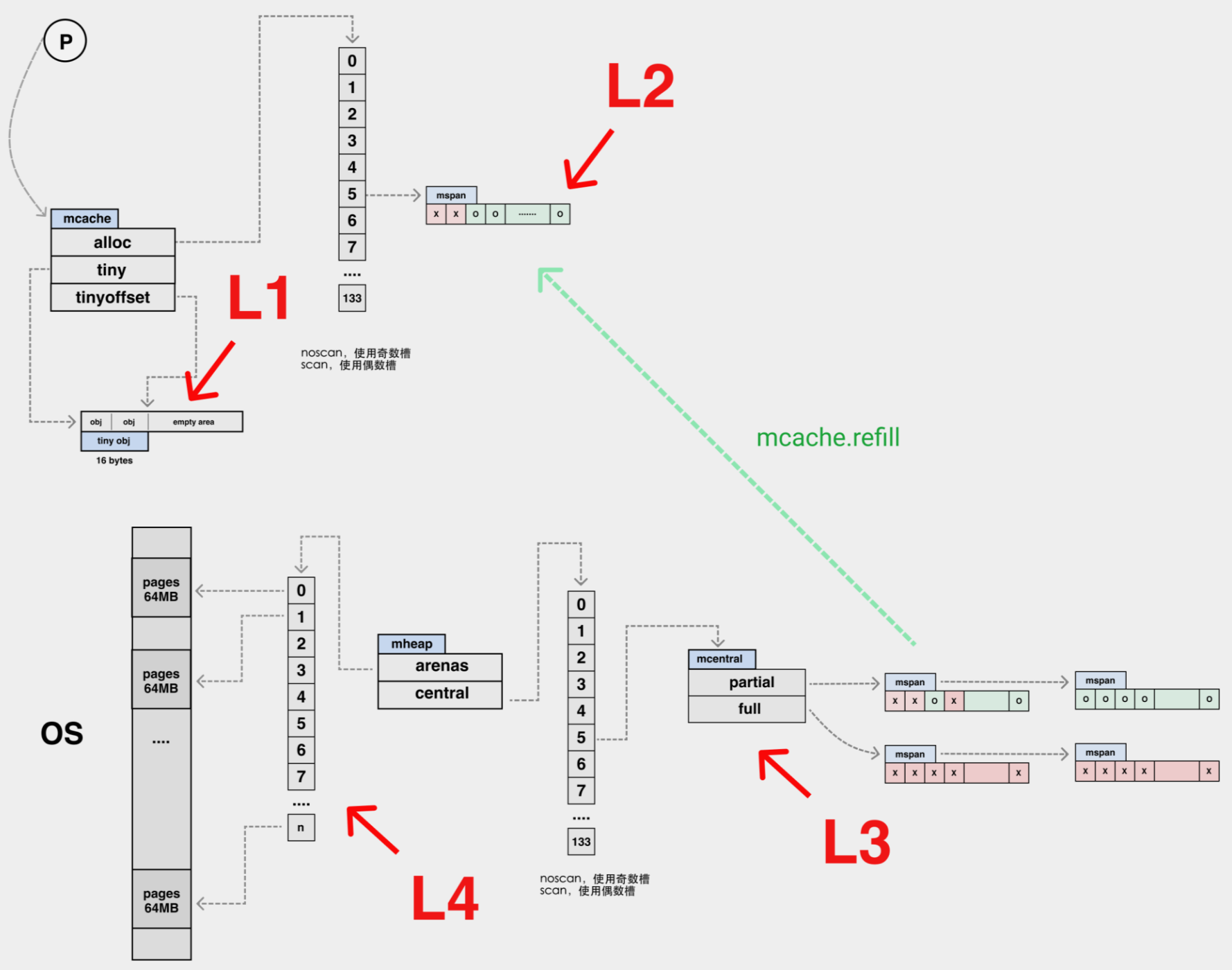

  1. arena 是 Go 向 OS 申请内存的最小单位 ，每个 arena 的大小为 64 MB，是一个部分连续但整体稀疏的内存结构
  2. 单个 arena 会被切成以 8KB 为单位的 page，由 page allocator 管理
  3. 一个或者多个 page 可以组成一个 mspan，每个 mspan 可以按照 sizeclass 再划分成多个 element
  4. 同样大小的 mspan 又分为 scan 和 noscan 两种，分别对应内部有指针的对象和内部没有指针的对象

image-20231203153715629

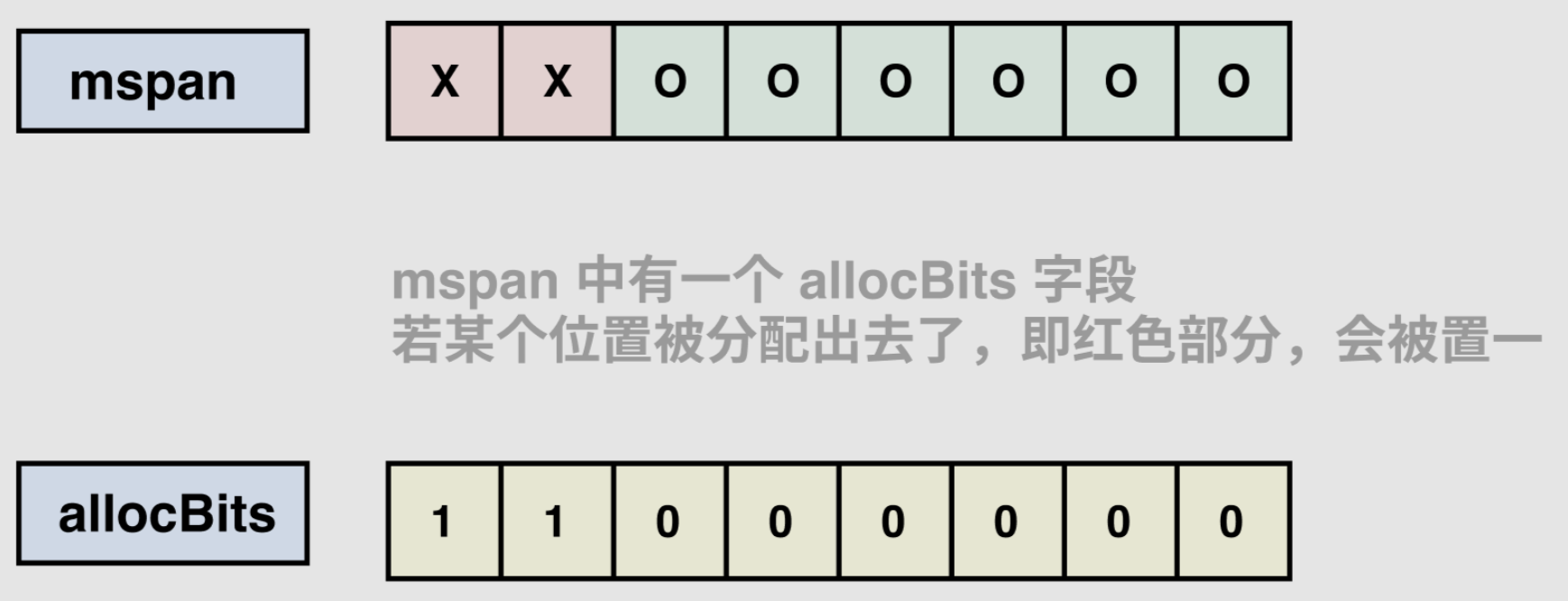

每个 mspan 都有一个 allocBits 结构
从 mspan 里面分配 element 时，只需要将 mspan 对应的 element 位置的 bit 设为 1 即可

image-20231203154326756

垃圾回收

回收算法

  1. Go 使用的 GC 算法：并发标记清除
    • 将内存中正在使用的对象进行标记，然后清除那些未被标记的对象
  2. 并发：GC 的标记和清扫过程，能够与应用代码并发执行，不要与程序设计的并发设计混淆
  3. 并发标记清除算法有个无法解决的缺陷：即内存碎片
    • 在 JVM 的 CMS，会有内存压缩整理的过程
    • 而 Go 的内存管理是基于 tcmalloc，本身基于多级缓存，能在一定程度上缓解内存碎片的问题

垃圾分类

语义垃圾

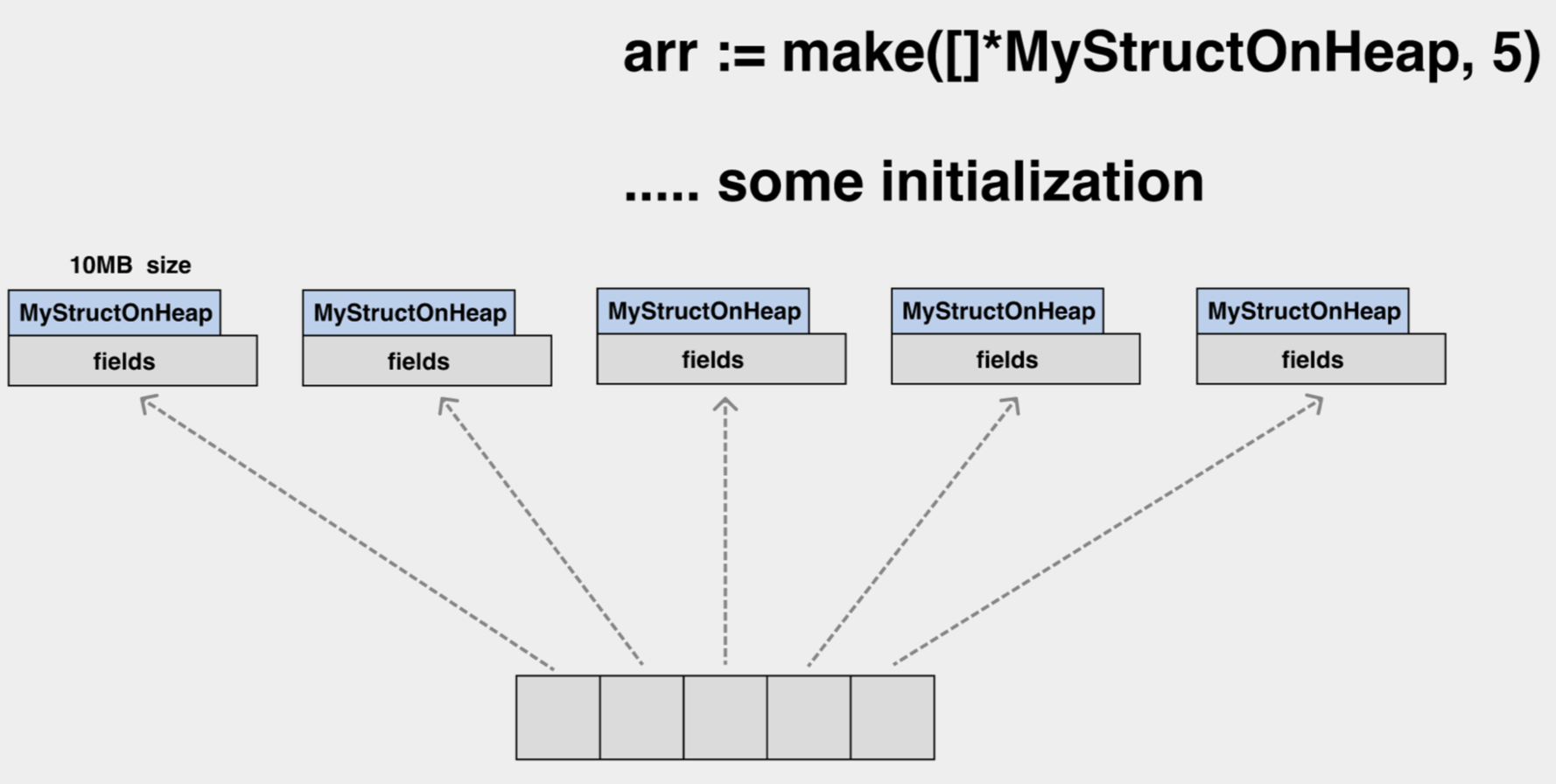

semantic garbage，也称内存泄露，从语法上可达的对象，但从语义上，这些对象为垃圾，GC 无法回收语义垃圾

image-20231203160052649

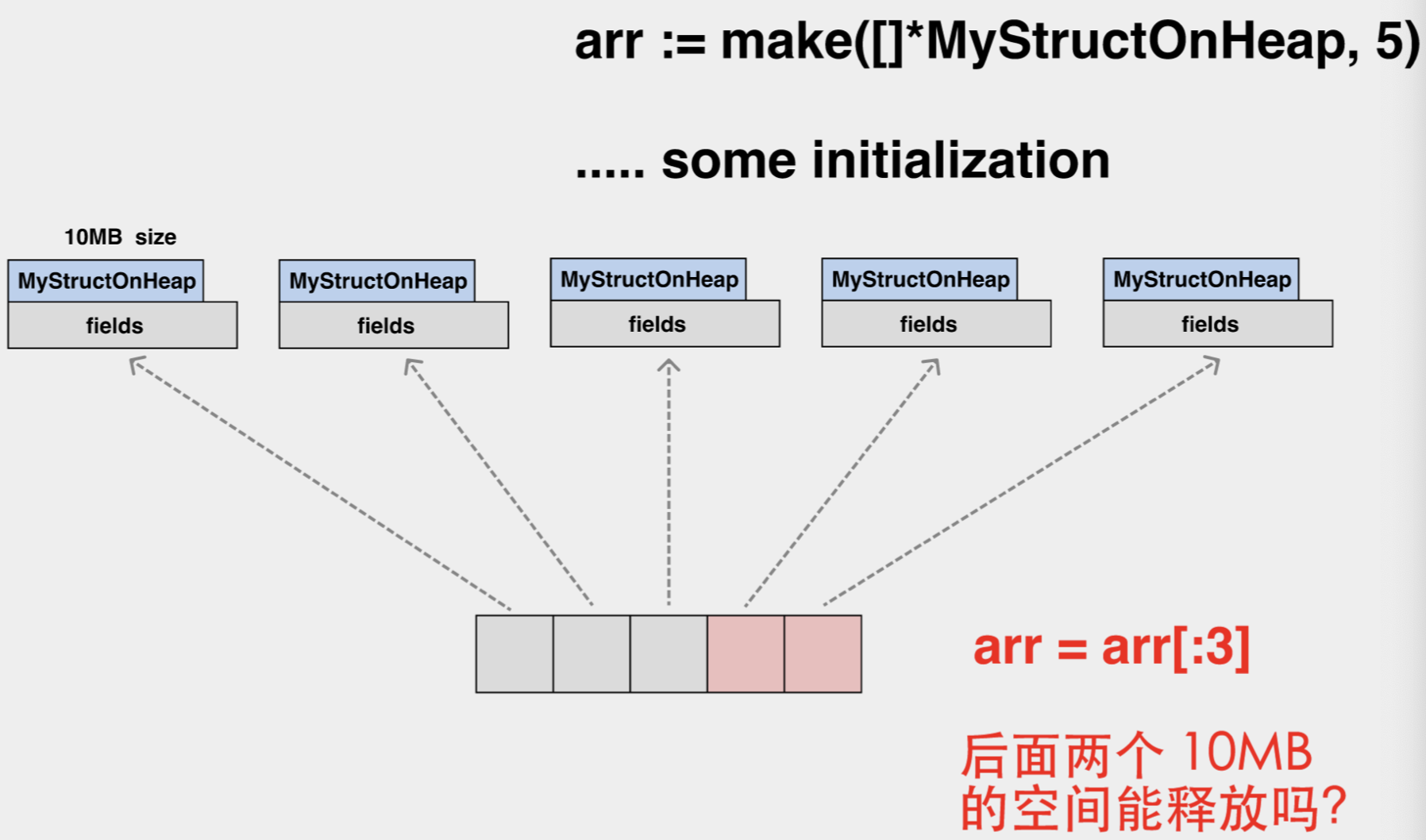

slice 缩容后，底层数组的后两个元素已经无法再访问了，但其关联的堆上内存依然无法被释放
因此在 slice 缩容前，应该先将底层数组元素置为 nil

image-20231203160119449

语法垃圾

syntactic garbage，从语法上已经不可达的对象，这才是 GC 的回收目标

alloc_on_heap.go
1
2
3
4
5
6
7
8
9
10
package main

func allocOnHeap() {
    var a = make([]int, 10240)
    println(a)
}

func main() {
    allocOnHeap() // allocOnHeap 返回后，堆上的 a 无法访问，成为了语法垃圾
}
1
2
3
4
5
6
7
8
$  go run -gcflags="-m" alloc_on_heap.go
# command-line-arguments
./alloc_on_heap.go:3:6: can inline allocOnHeap
./alloc_on_heap.go:8:6: can inline main
./alloc_on_heap.go:9:13: inlining call to allocOnHeap
./alloc_on_heap.go:4:14: make([]int, 10240) escapes to heap
./alloc_on_heap.go:9:13: make([]int, 10240) escapes to heap
[10240/10240]0x14000102000

回收流程

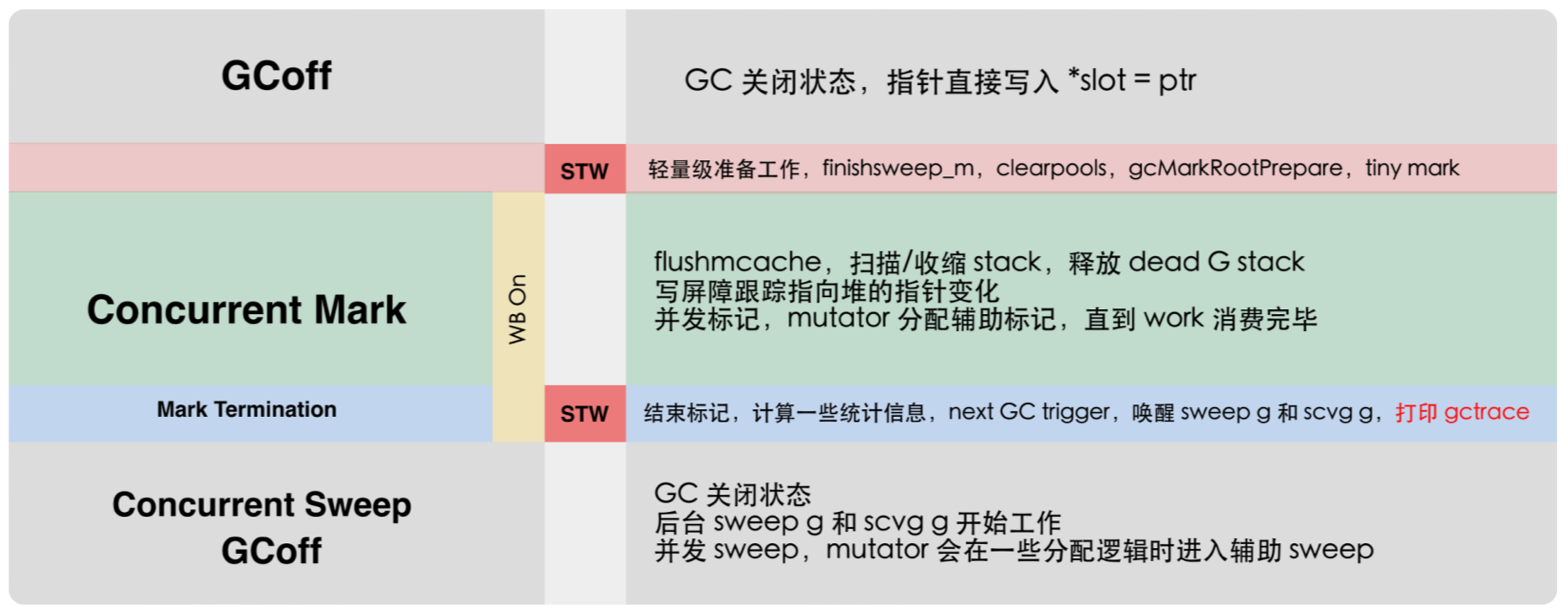

关键流程

stw 可以使用 pprof 的 pauseNs 来观测，也可以直接采集到监控系统，官方宣称达到 亚毫秒级

image-20231203161331508

标记

三色抽象

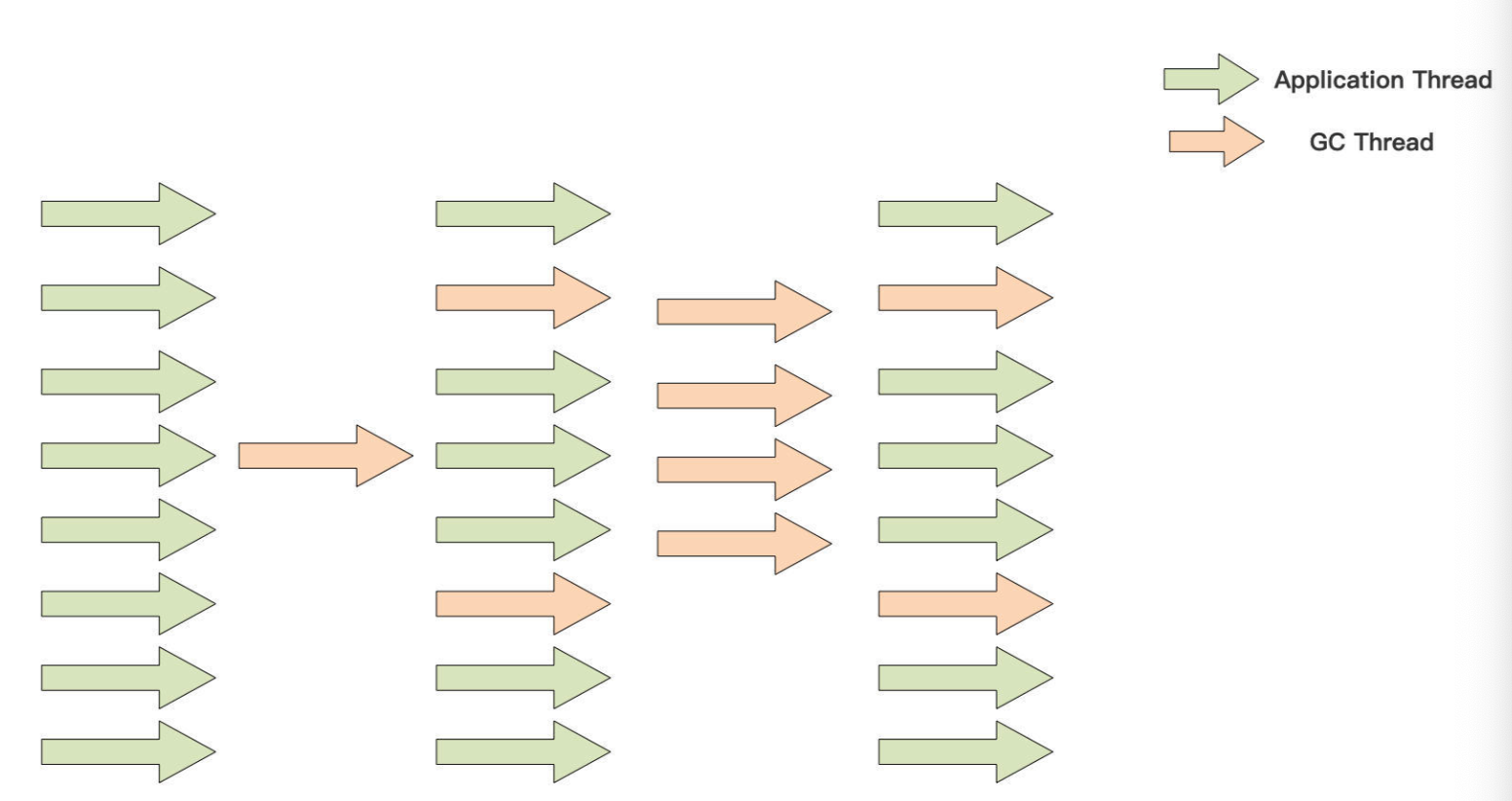

Go 使用三色抽象，主要为了让 GC 和应用能并发执行

Color Desc
黑 本节点已经扫描完毕，子节点扫描完毕（gcmarkbits = 1，且在队列外）
灰 本节点已经扫描完毕，子节点尚未扫描完毕（gcmarkbits = 1，且在队列内）
白 本节点未扫描，garbage collector 不知道任何相关信息

image-20231203162712896

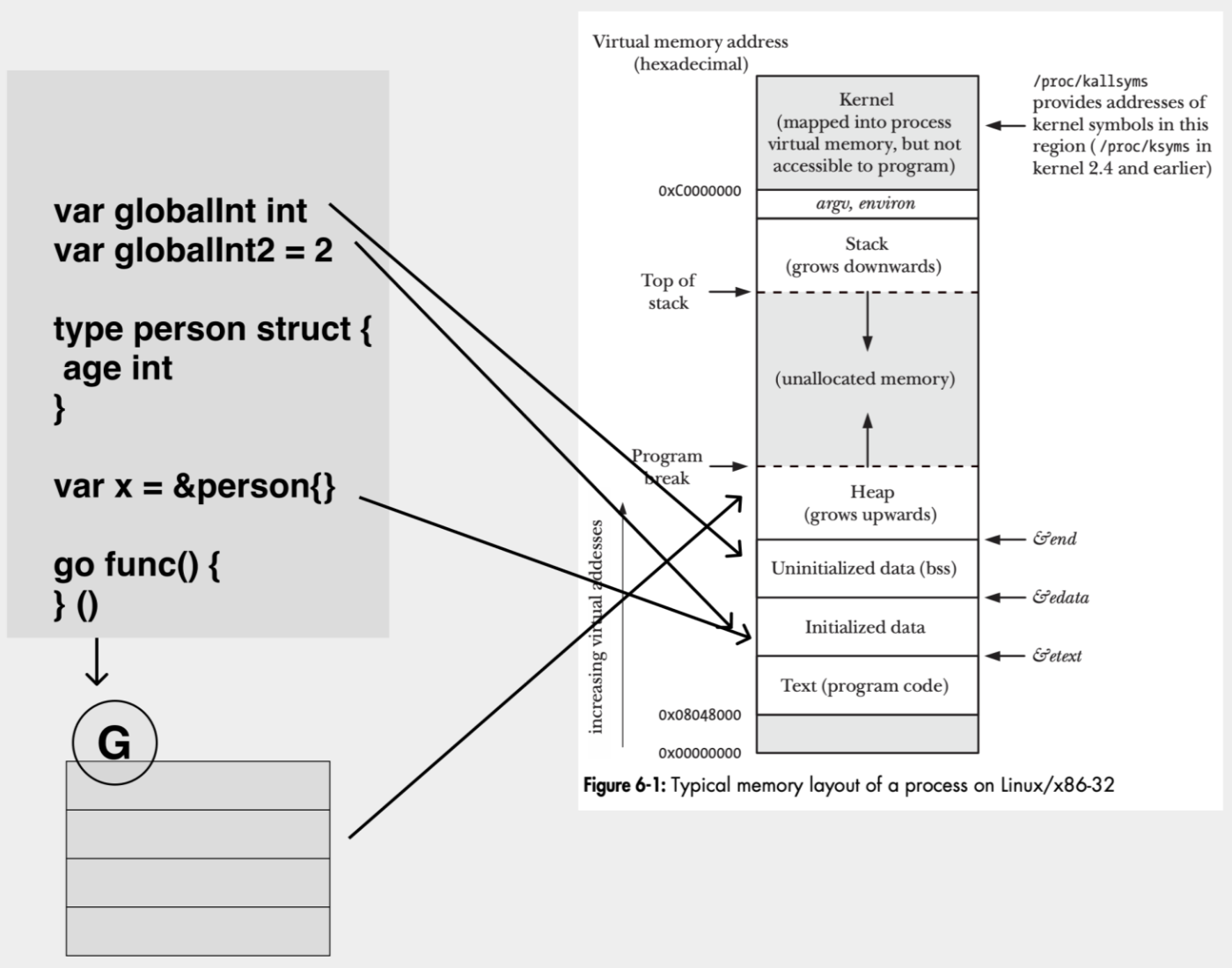

GC 扫描的起点是根对象（从 .bss、.data、goroutine 的栈开始扫描，最后遍历整个堆上的对象树）

image-20231203162909970

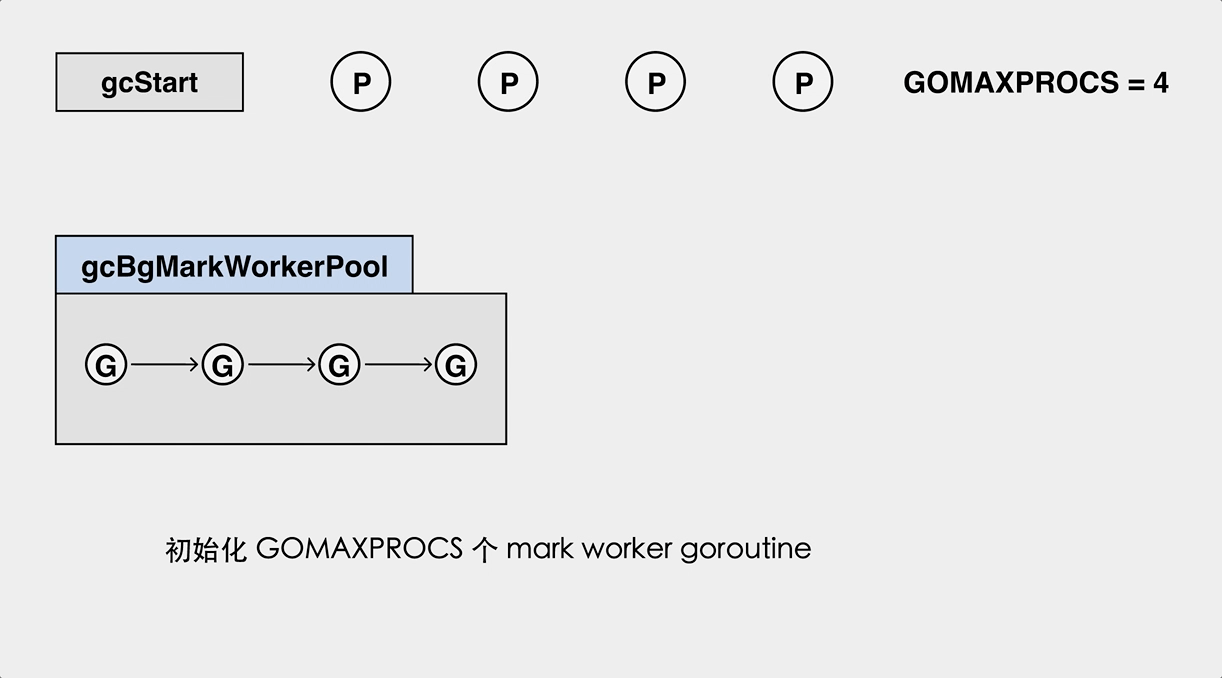

广度优先遍历

go-gc-mark

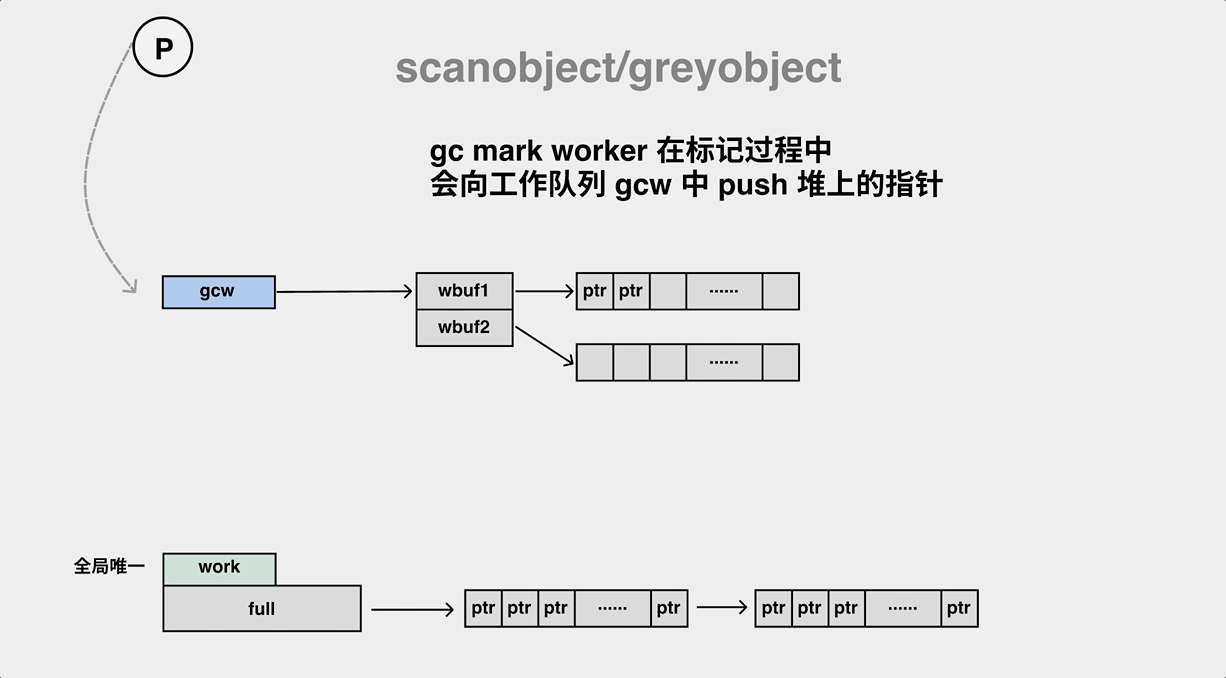

gc mark worker 会一边从 gcw 弹出对象，一边把其子对象压入 gcw，如果 gcw 满，压入全局队列

go-gc-scanobjects

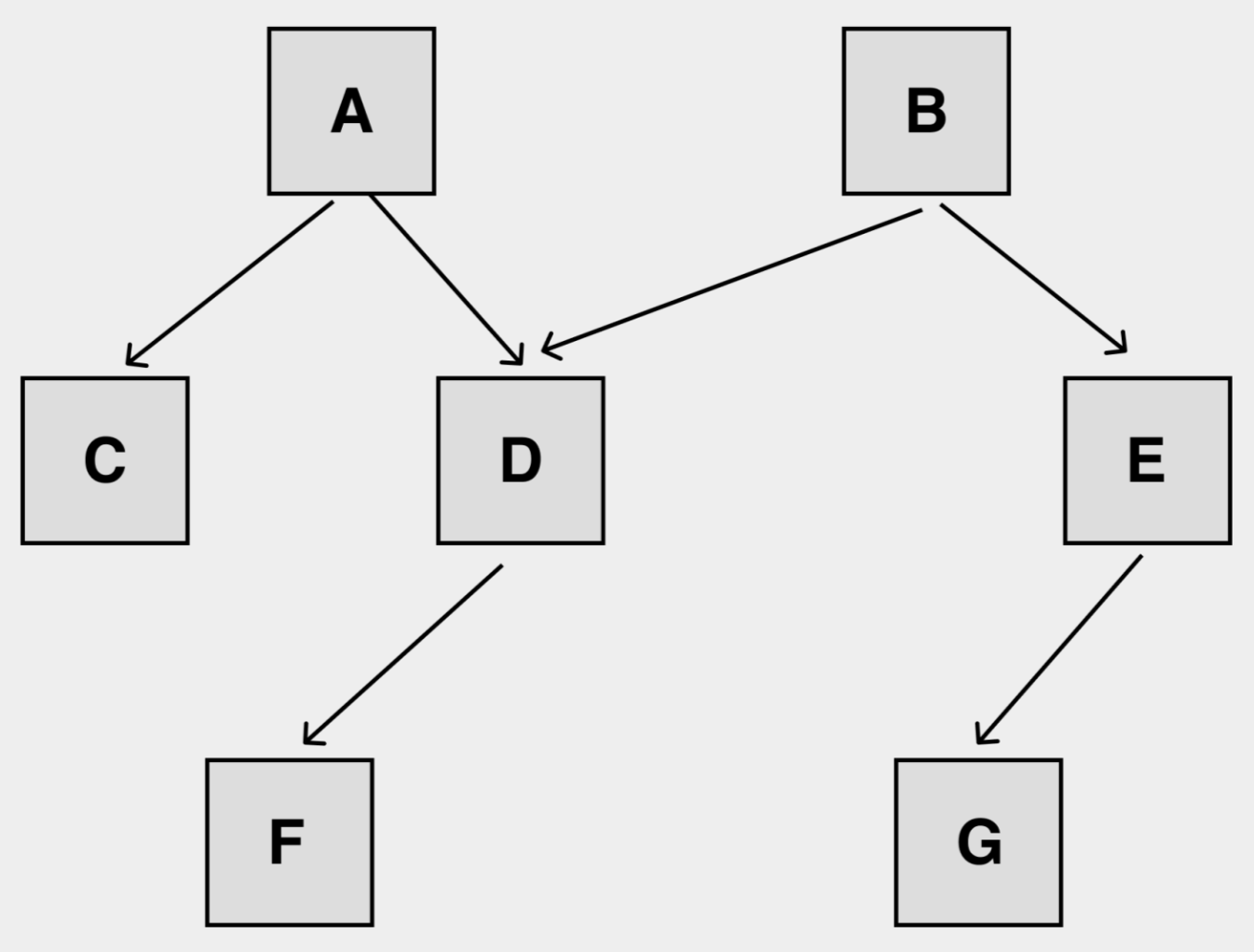

堆上对象的本质为图，在标记过程中，会有简单的剪枝逻辑，防止重复标记，浪费计算资源

image-20231203164935884

runtime/mgcmark.go
1
2
3
4
5
// If marked we have nothing to do.
if mbits.isMarked() {
    return
}
mbits.setMarked()

多个 gc mark worker 可能会产生竞态条件，通过 atomic.Or8 来保证并发安全

runtime/mbitmap.go
1
2
3
4
5
6
7
// setMarked sets the marked bit in the markbits, atomically.
func (m markBits) setMarked() {
    // Might be racing with other updates, so use atomic update always.
    // We used to be clever here and use a non-atomic update in certain
    // cases, but it's not worth the risk.
    atomic.Or8(m.bytep, m.mask)
}

协助标记

  1. 当应用分配内存过快时，后台的 gc mark worker 无法及时完成标记工作
  2. 此时应用在进行堆内存分配时，会判断是否需要协助 GC 的标记过程，防止应用 OOM
    • 相当于让应用线程让出部分算力给 GC 线程
    • 但协助标记会对应用的响应延迟产生影响
  3. Go 内部通过一套记账还账系统来实现协助标记流程

对象丢失

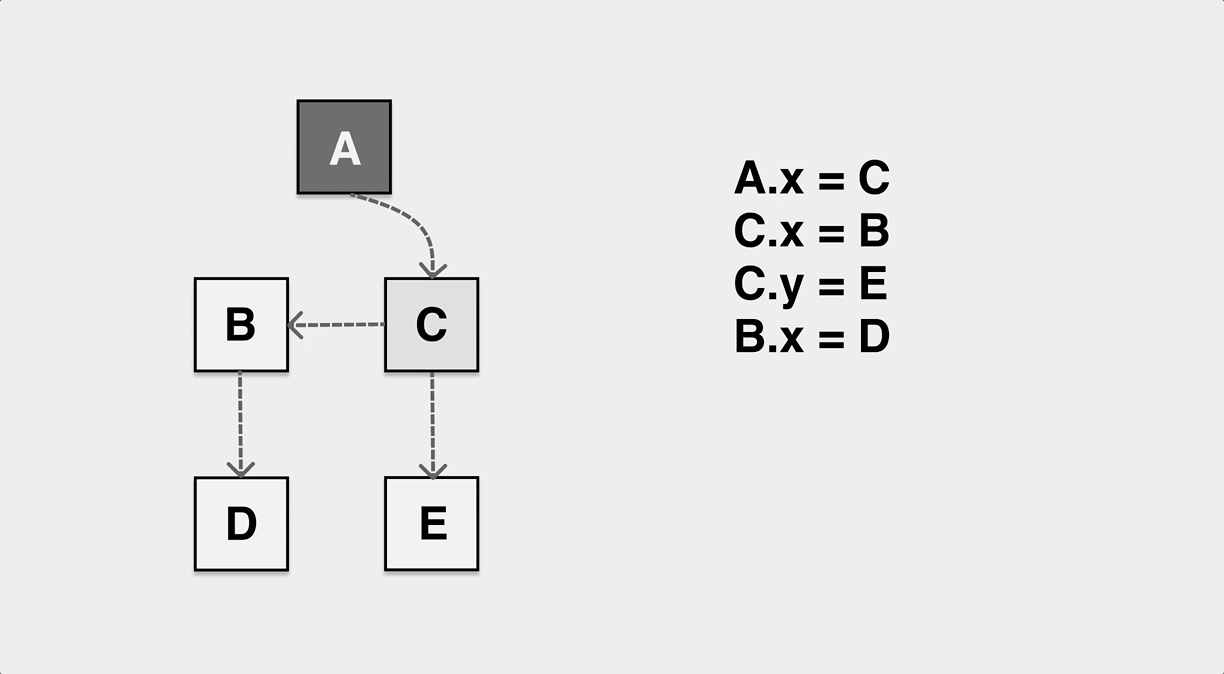

在并发标记期间，应用还会不断地修改堆上对象的引用关系，可能会导致对象丢失问题

漏标 B，导致 B 被错误回收，如果堆上的对象引用关系满足三色不变性，便能解决对象丢失问题

go-gc-lostobj

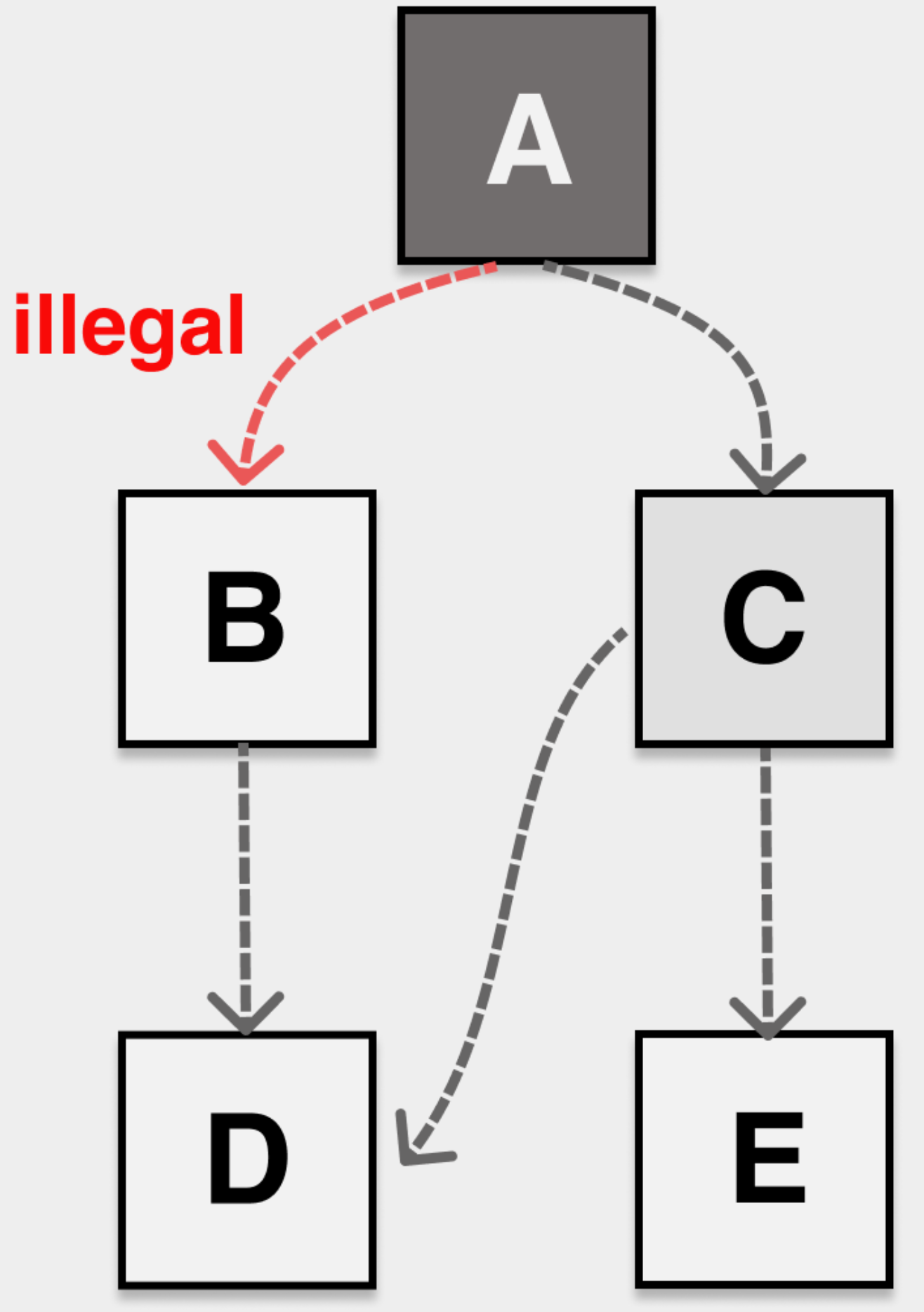

强三色不变性：禁止黑色对象指向白色对象
基于的假设：黑色已经处于终态了，GC 不会再关注

image-20231203170938921

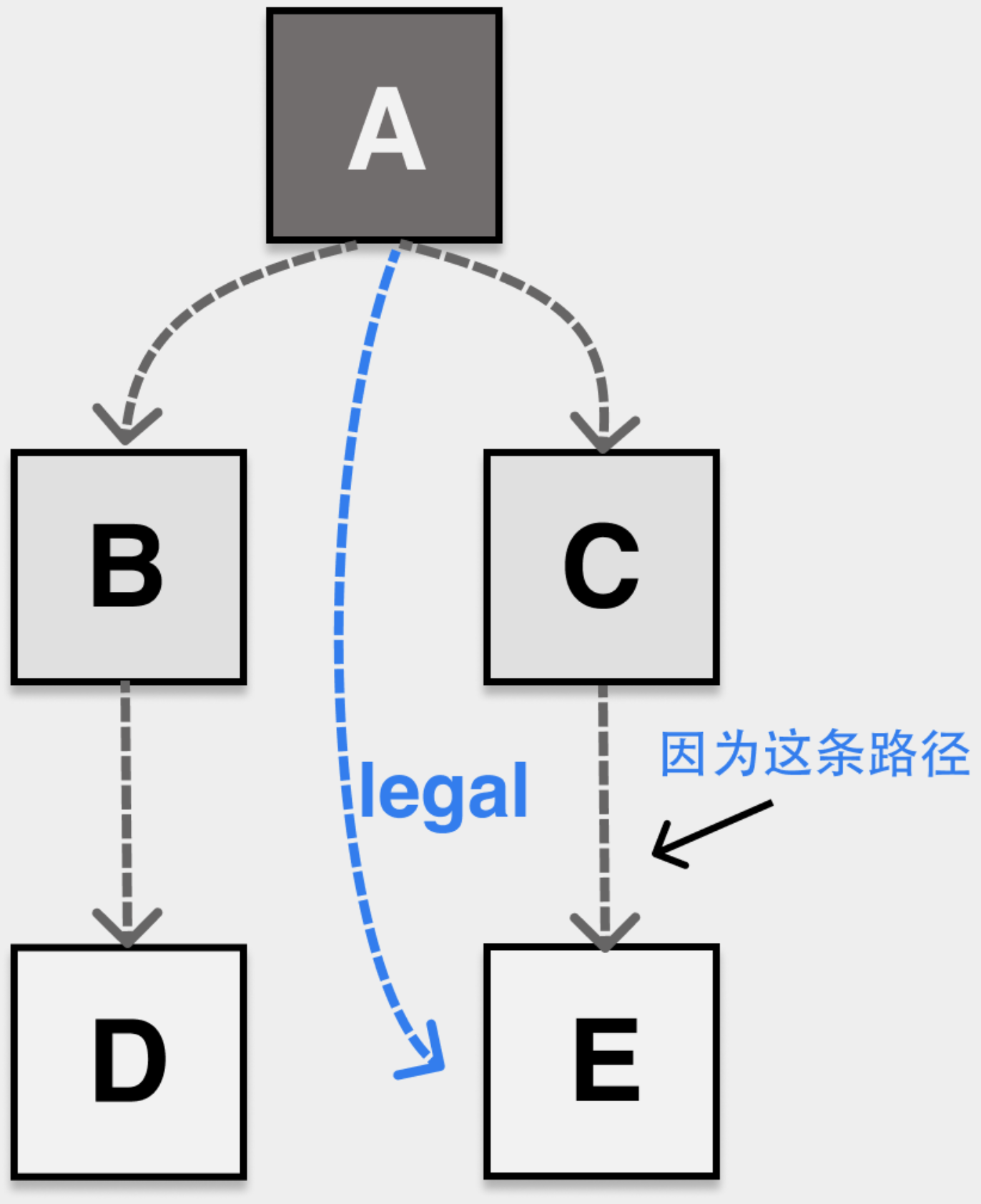

弱三色不变性：黑色对象可以指向白色对象，但指向的白色对象，必须有能从灰色对象可达的路径
基于的假设：虽然黑色已经处于终态了，但灰色还在处理中，还能补救

image-20231203171140648

无论在并发标记期间，应用如何修改对象的关系，只要能保证在修改后，堆上的对象能满足三色一致性即可

三色一致性的实现依赖于屏障技术，在 Go 中，即写屏障（Go 只有 write barrier，没有 read barrier）

回收

进程启动时会有两个特殊的 goroutine

goroutine desc
sweep.g 主要负责清扫死对象，合并相关的空闲页
scvg.g 主要负责向 OS 归还内存
  1. 当 GC 的标记流程结束后，sweep.g 会被唤醒，进行清扫工作

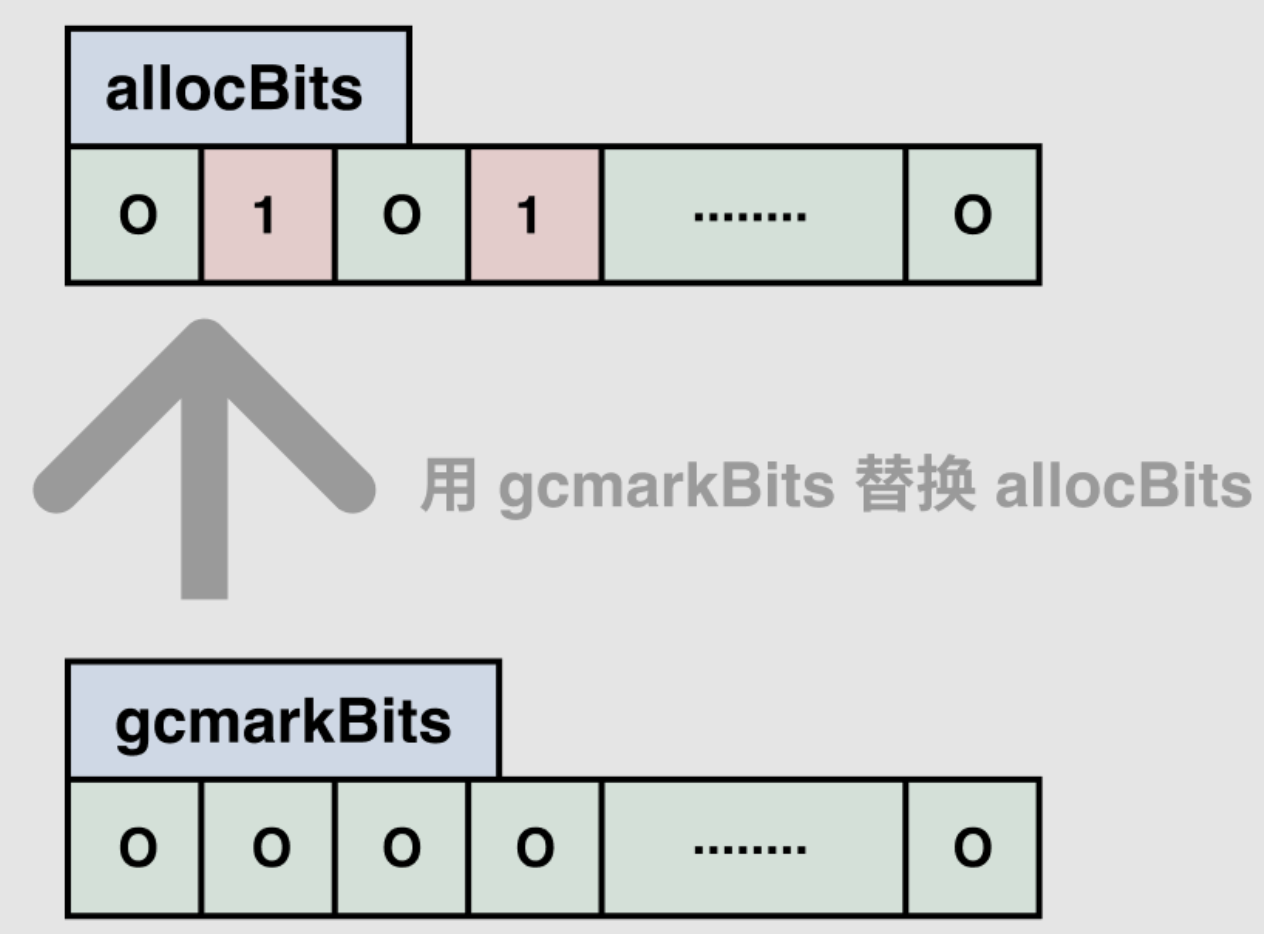

  2. 针对每个 mspan，sweep.g 将并发标记期间生成的 bitmap 替换掉分配时使用的 bitmap

image-20231203174210918

根据 mspan 中槽位情况来决定 mspan 的未来

  1. 如果 mspan 中存活对象数为 0，即所有 element 都是垃圾
    • 执行 freeSpan，归还组成该 mspan 所使用的 page，并更新全局的页分配器的摘要信息
  2. 如果 mspan 中没有空槽，说明所有对象都是存活的，将其放入 fullSwept 队列中
  3. 如果 mspan 中有空槽，说明此 mspan 还可以用来做内存分配，将其放入 partialSweep 队列中

然后 scvg.g 被唤醒，将页内存归还给 OS
