Kubernetes 主要基于 Kernel 技术栈，缺少精细化的高级流量治理

1. Kubernetes 已有的流量治理能力：Service + Ingress
2. Service 在 L4，基于 Kernel 技术栈，无法实现精细化的高级流量管理
3. Ingress 在 L7，主要针对入站流量

架构演进

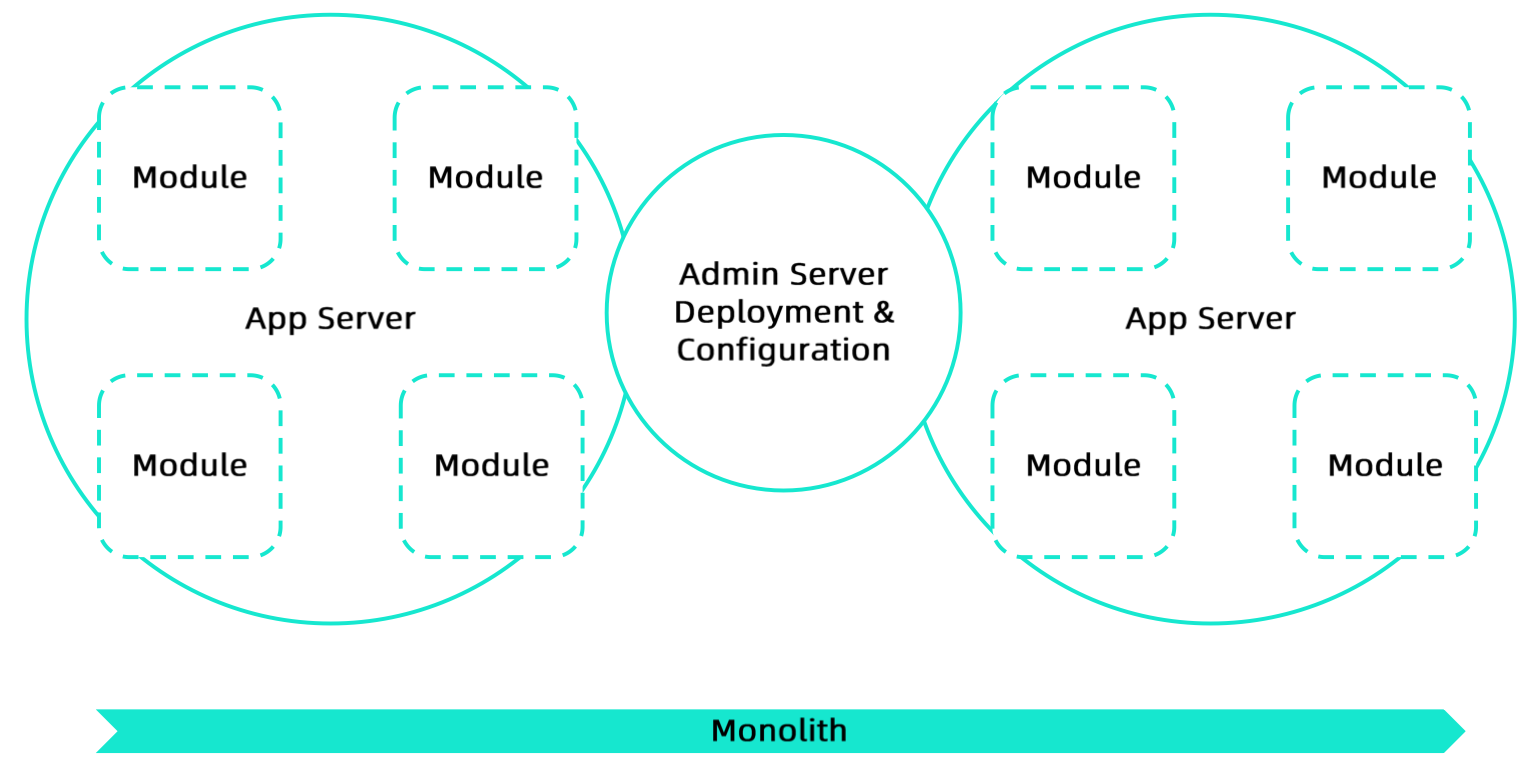

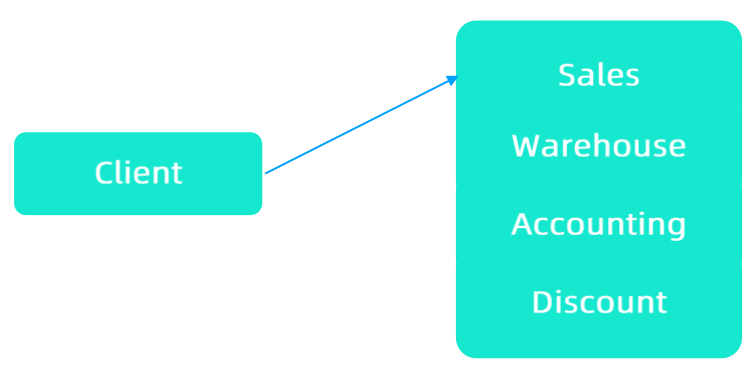

单体

访问服务

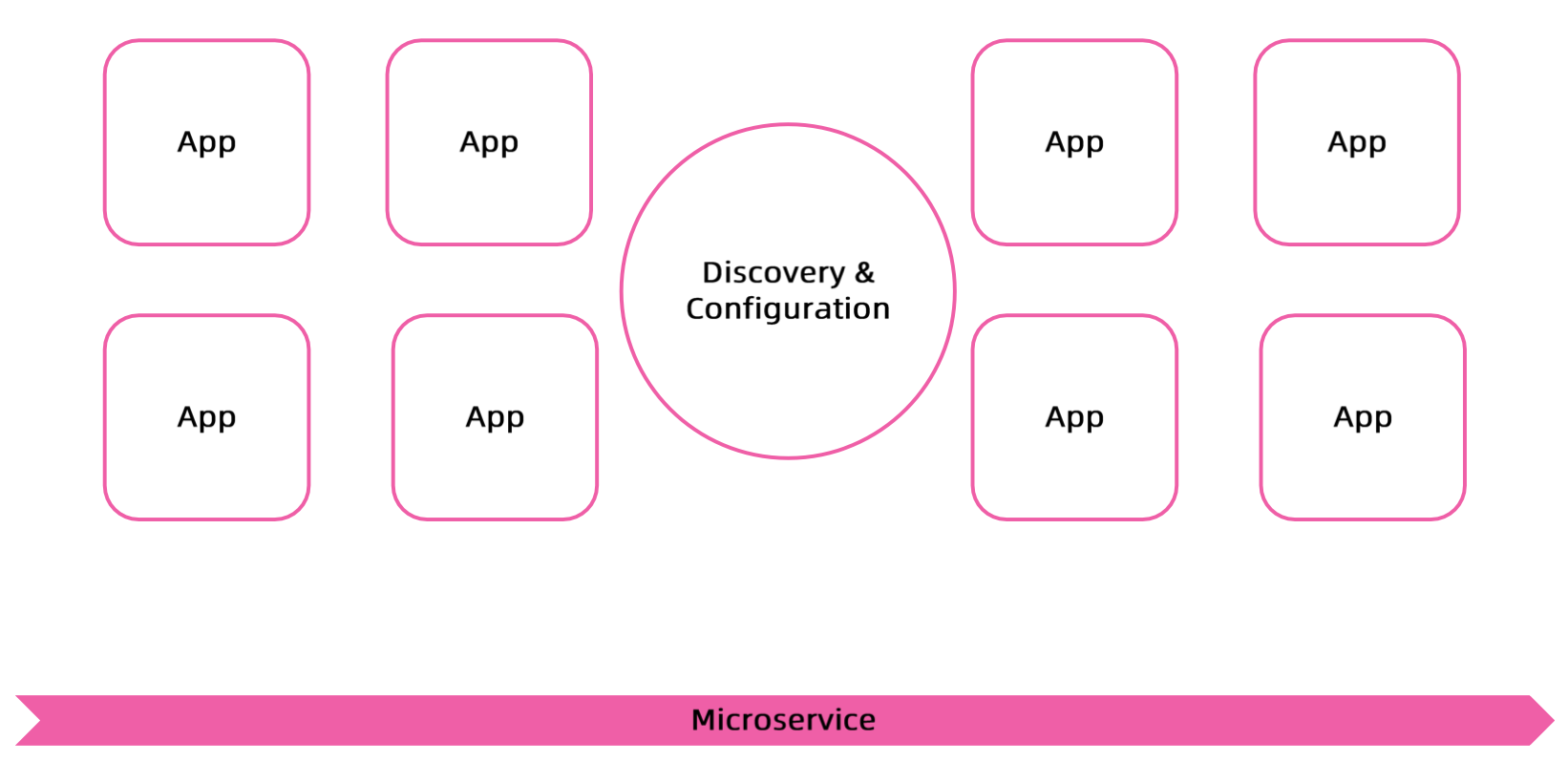

微服务

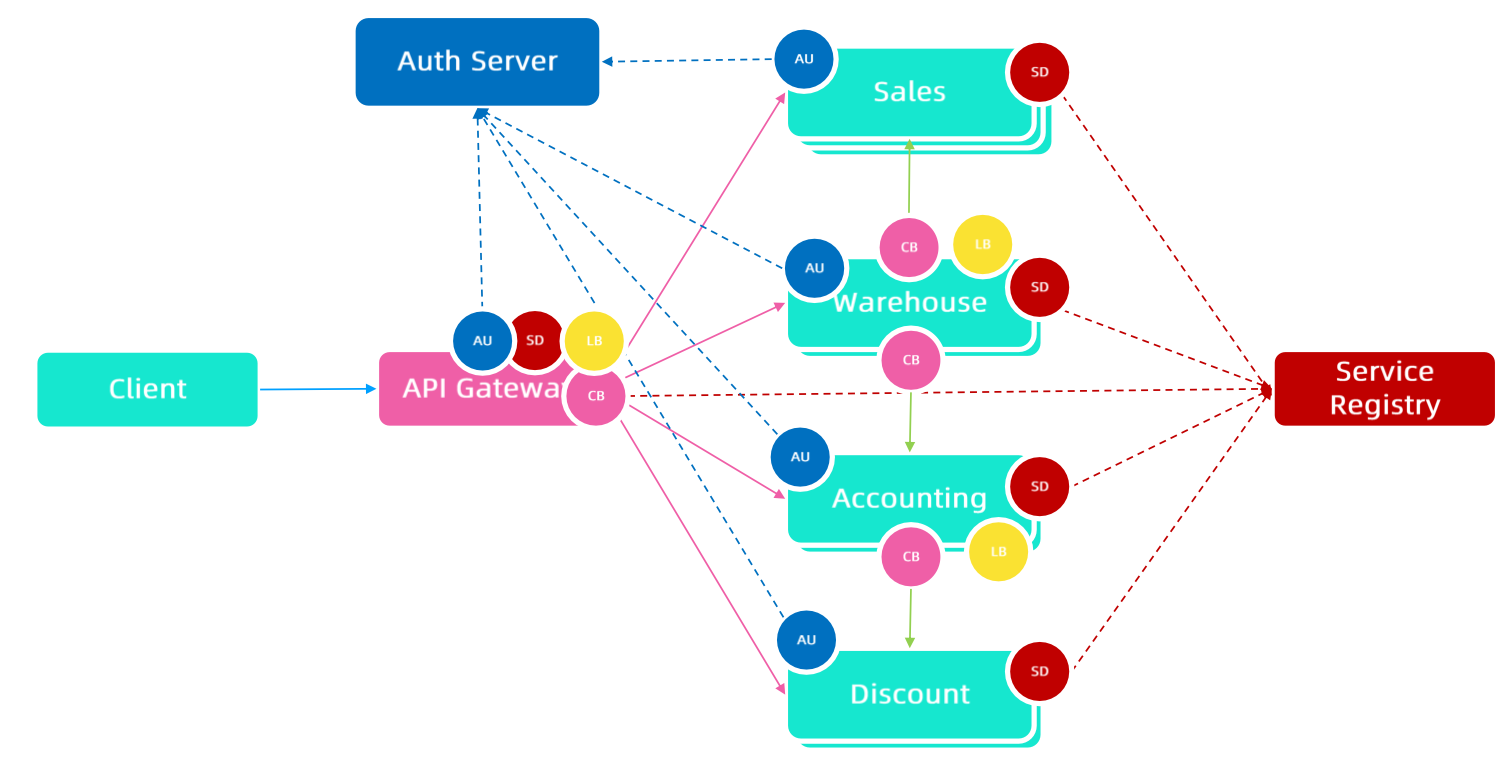

业务代码一般会集成统一的 SDK，耦合了很多平台侧的能力

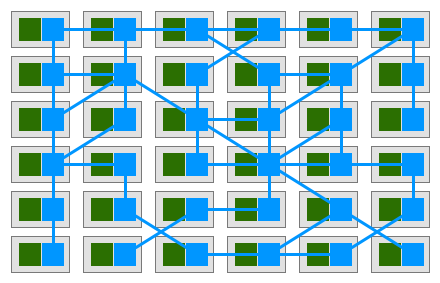

Service Mesh

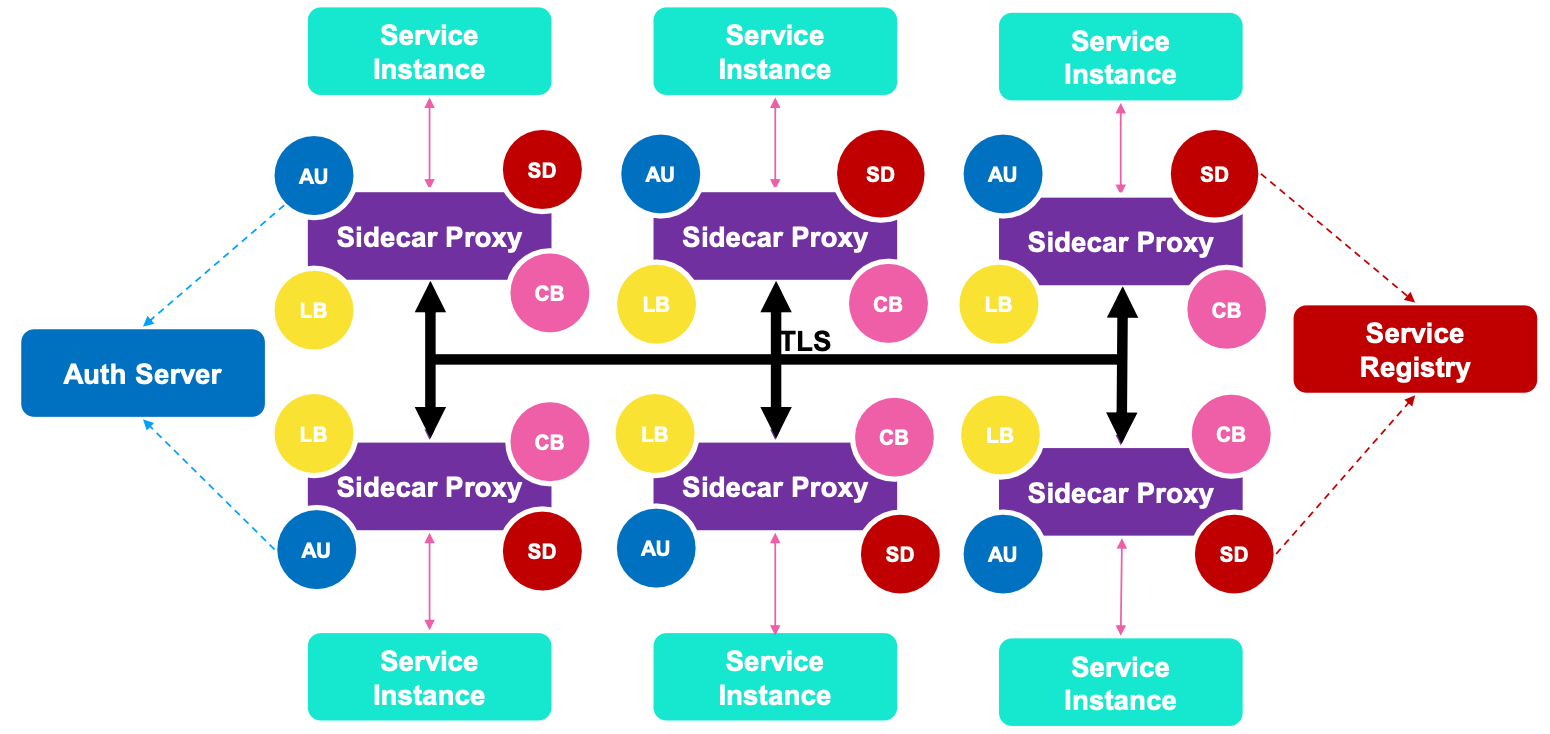

Sidecar

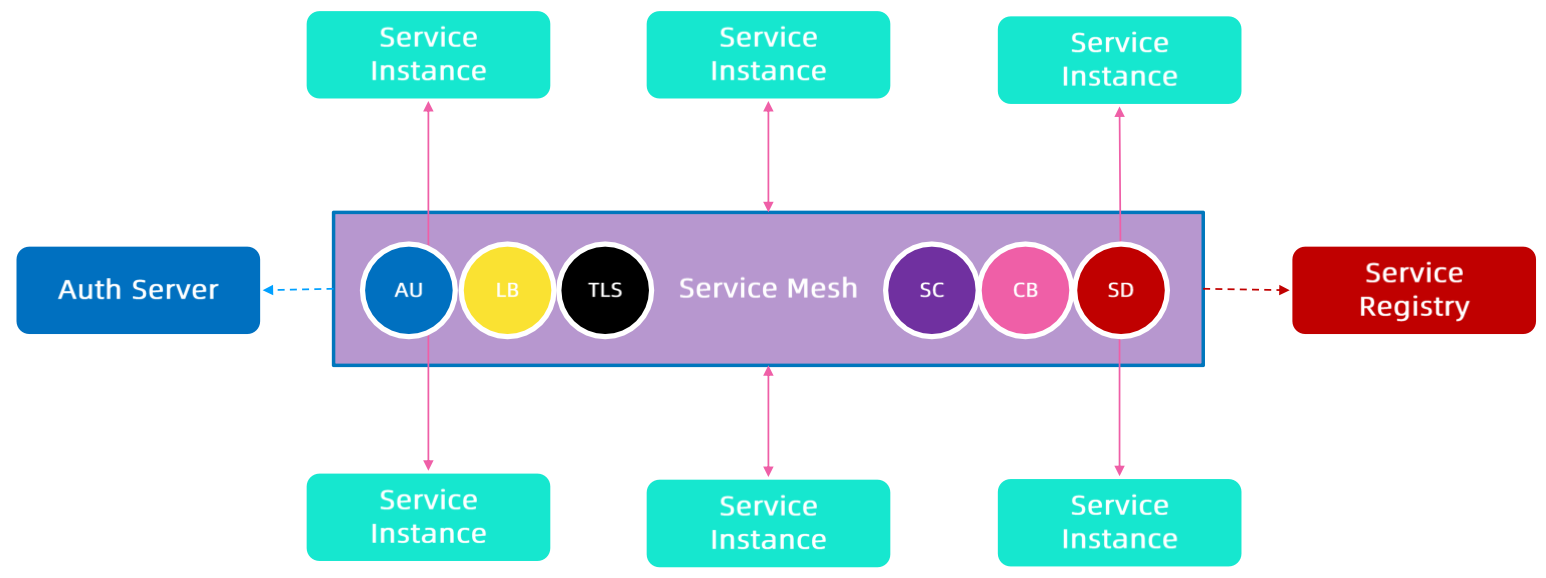

Service Instance 与 Sidecar Proxy 在同一个 Network Namespace，相当于一个 loopback，可以明文传输

能力下沉

通过 Sidecar 来实现微服务治理，业务部门更聚焦于业务逻辑

Istio

特性

1. HTTP、gRPC、WebSocket、TCP 的自动负载均衡
2. 通过丰富的路由规则实现重试、故障转移、故障注入，可以对流量行为进行细粒度控制
3. 可插入的策略层和配置 API，支持访问控制、速率限制和配额
4. 对出入集群入口和出口中的所有流量的自动度量指标、日志记录和跟踪
5. 通过强大的基于身份的验证和授权，在集群中实现安全的服务间通信

功能

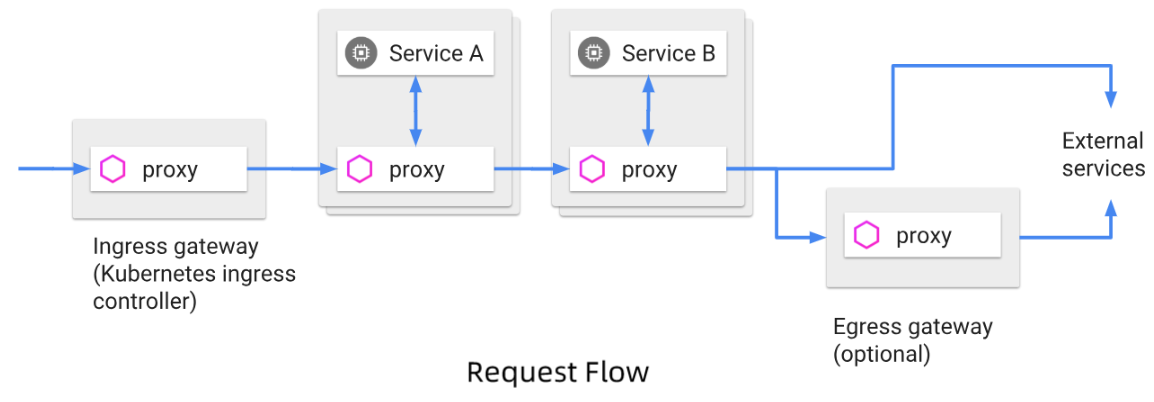

一套模型统一：入站流量 + 东西向流量 + 出站流量

Istio 同时支持 Kubernetes 的 Ingress 和 Service API
如果将 IngressClass 设置为 Istio，则 Istio 将充当 Ingress Controller 的角色

流量

1. 连接
   • 通过简单的规则配置和流量路由，可以控制服务之间的流量和 API 调用
   • 简化了断路器、超时、重试等服务级别属性的配置
   • 可以轻松设置 A/B 测试、金丝雀部署、基于百分比的流量分割等任务
2. 控制
   • 通过更好地了解流量和开箱即用的故障恢复功能，可以在问题出现之前先发现问题，使调用更可靠
   • 如支持熔断和降级

安全

1. Istio 提供底层安全通信信道，并大规模管理服务通信的认证、授权和加密
2. 在 Istio 中，服务通信在默认情况下都是安全的，允许跨多种协议和运行时实施一致的安全策略
3. Istio 与 Kubernetes 网络策略结合，在网络层和应用层保护 Pod 间或者服务间的通信
   • Kubernetes 网络策略在 L4，基于 Kernel 技术栈
   • Istio 在 L7，实现更精细的流量控制

可观测性

监控服务的 SLO（Service Level Objective）

1. Metrics
   • Istio 基于延迟、流量、错误、饱和生成一系列的服务指标
   • Istio 为网格控制平面提供更详细的指标，以及基于这些指标的仪表盘
2. Traces
   • 为每个服务生成分布式追踪 Span
3. Logs
   • 当流量进入网格中的服务时，Istio 可以生成每个请求的完整记录

架构

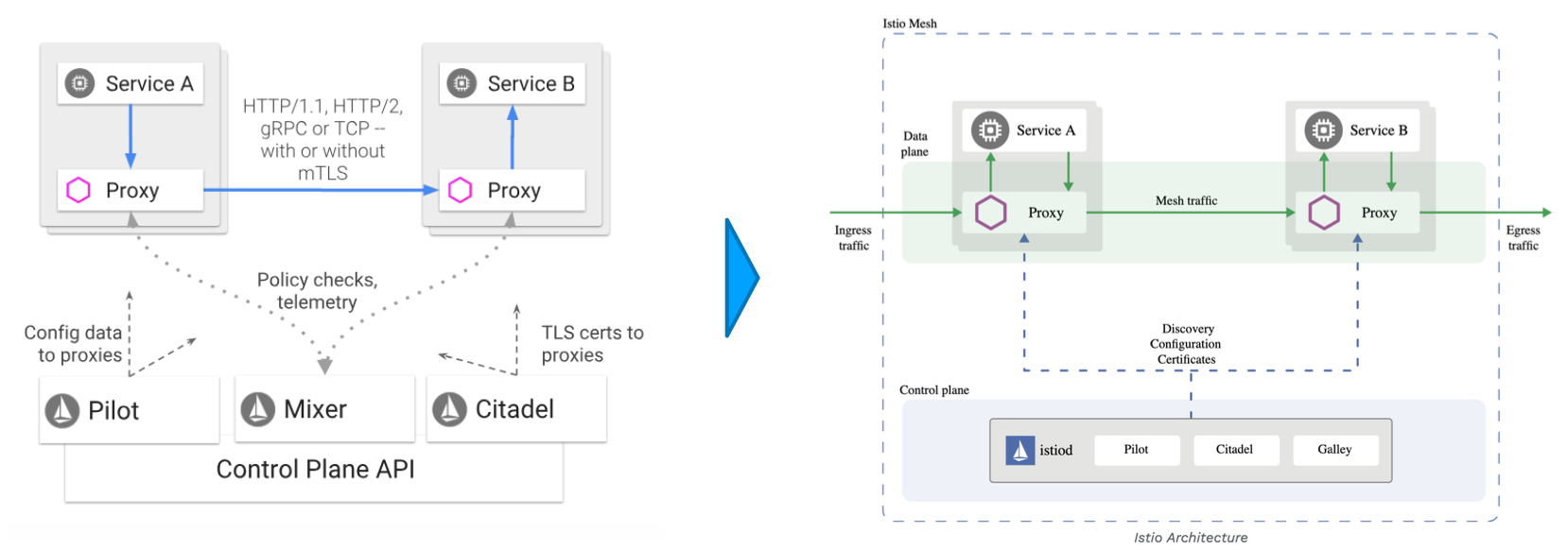

因过度设计而导致运维（问题排查 + 版本升级）负担重，从微服务架构回归单体架构

Plane	Desc
Data plane	由一组以 Sidecar 方式部署的代理组成 代理可以调节和控制微服务之间以及微服务与 Mixer 之间所有的网络通信
Control plane	配置代理来路由流量 配置 Mixer 来实施策略和收集遥测数据

1. Istio 的数据面为 Envoy
2. Istio 监听 API Server，主要关注 Kubernetes Service Endpoint 和 Istio CRD
   • 将配置信息（Istio CRD）和状态信息（Kubernetes Service Endpoint）整合成 Envoy 配置
   • 然后下发给 Envoy
3. Envoy 是类似于 Nginx 的反向代理
   • 加载配置文件后，监听在某个端口，接收并转发请求

设计目标

最大化透明度

1. Istio 将自身自动注入到服务间所有的网络路径中
2. Istio 使用 Sidecar 来捕获流量，并且尽可能地自动编程网络层来路由流量，对应用无侵入
3. 在 Kubernetes 中，代理被注入到 Pod 中，通过编写 iptables 来捕获流量
4. 所有组件和 API 在设计时必须考虑性能和规模

增量

1. 只推送增量策略
2. 预计最大的需求为扩展策略系统
   • 集成其它策略和控制来源
   • 将网格行为信息传播到其它系统进行分析
3. 策略运行时支持标准扩展机制以便插入到其它服务中

可移植性

1. 基于 Istio 的服务的移植成本很低
2. 使用 Istio 将同一个服务同时部署到多个环境中

策略一致性

1. 通过一套模型统一所有流量
2. 策略系统作为独立服务，具有自身的 API，并非将其放到 Sidecar 中

Envoy

L7 Proxy

计算选型：能力 -> 性能 -> 稳定性

	Envoy	Nginx	HA Proxy
HTTP/2	完整支持 HTTP/2 同时支持 upstream 和 downstream HTTP/2	从 1.9.5 开始有限支持 HTTP/2 支持 upstream HTTP/2 仅支持 downstream HTTP/1.1	-
Rate Limit	通过插件支持	支持基于配置的限流 只支持基于源 IP 的限流
ACL	基于插件实现 L4 ACL	基于源/目标地址实现 ACL
Connection Draining	支持 hot reload 通过 share memory 实现 connection draining	Nginx Plus 收费版本支持	支持热启动 不保证连接不丢失

1. 当反向代理重启时，已经存在的连接是不能丢弃的
2. 新 Envoy 进程启动时，老 Envoy 进程依然存活
   • 新接收的请求会通过 Socket 复制，让新 Envoy 进程去处理
   • 本身还在处理的旧请求，会争取在限定时间内处理完
3. 当老的 Envoy 进程退出后，新的 Envoy 进程会继续监听端口

配置变更后，反向代理一般都需要重启才能使得配置生效
而 Nginx 和 HA Proxy 都不保证 Connection Draining

优势

1. 性能
   • 在具备大量特性的同时，Envoy 提供了极高的吞吐量和低尾部延迟差异，而 CPU 和 Memory 消耗相对较少
2. 可扩展性
   • 在 L4 和 L7 都同时提供了丰富的可插拔过滤器的能力
3. API 可配置性 - 核心竞争力（监听端口，接收配置，配置热加载，无需重启）
   • Envoy 提供了一组可以通过控制平面服务实现的管理 API
   • 如果控制平面实现所有的管理 API，则可以使用通用引导配置在整个基础架构上运行 Envoy
   • 配置更改可以通过管理服务器以无缝方式动态传送，因此 Envoy 不需要重新启动
   • 所以 Envoy 可以成为通用数据平面，当其与一个足够复杂的控制平面相结合时，会极大地降低整体运维的复杂性

线程模式

1. Envoy 采用单进程多线程模型
   • 主线程负责协调
   • 子线程负责监听过滤和转发
2. 当某个连接被监听器接受，那么该连接的全部生命周期会与某线程绑定
   • 例如长连接的情况，绑定的好处就是可以实现无锁操作
3. Envoy 基于同步非阻塞模式（epoll）
4. 建议 Envoy 配置的 Worker 数与 Envoy 所在的硬件线程数一致

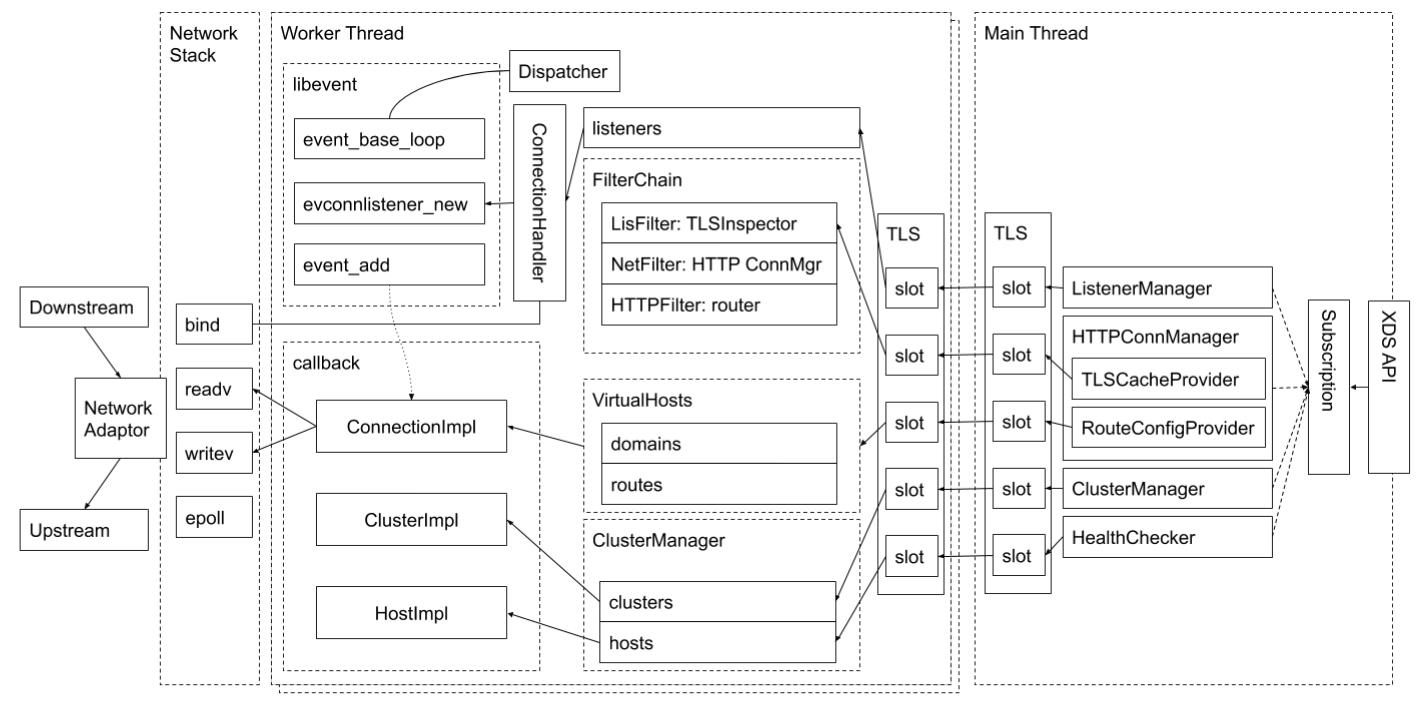

架构

1. XDS API 基于 gRPC 协议

2. Envoy 启动时会基于一个静态配置文件，表明需要哪些管理服务器来管理 Envoy 的配置

   • Envoy 会尝试连接管理服务器，连接建立后，管理服务器会通过 XDS API 下发 Envoy 配置

3. Envoy 配置 - 即常规反向代理的配置 - 都有对应的发现机制 - 配置从哪里来

   • ListenerManager - LDS

     • 明确监听端口

   • RouteConfigProvider - RDS

     • 提供路由信息或者转发规则，路径 A 对应 SVC_A，而 SVC 在 Envoy 中为 Cluster

   • ClusterManager - CDS

     • 记录 host / ip / endpoint 信息 - 来自于 SVC，相当于一个 VIP

4. TLS - Thread Local Slot

   • Worker 线程的 TLS 来自于主线程的 TLS
   • 当处理新请求时，Worker 线程将采用由主线程最新推送下来的 TLS 数据

5. ConnectionHandler 实际处理网络数据，libevent 是基于 epoll 的框架

发现机制

Istio 配置信息：监听某个端口，且有对应的路由规则列表，Route 匹配 Cluster

- Listener Discovery Service
    - Route Discovery Service

Kubernetes 状态信息：Cluster 可以简单对应为 Kubernetes Service

- Cluster Discovery Service
    - Endpoint Discovery Service

1. Secret Discovery Service
   • 如果监听端口走 HTTPS 协议，通过 SDS 获取密钥对
   • Istio 默认去 Kubernetes Service 发现
2. Health Discovery Service - Istio 未使用
   • 反向代理一般需要对 upstream 进行探活，如果反向代理副本数很多，探活可能会给应用带来很大压力
   • 可以委托其中一个反向代理实例去执行探活，其余实例基于 HDS 获取探活结果
3. Aggregated Discovery Service
   • 其它 XDS 之间是有依赖关系的，因此可以聚合好才一起下发
   • 一般是除了 EDS（变更频繁，增量），其余的 XDS 聚合在一起，通过 ADS 下发

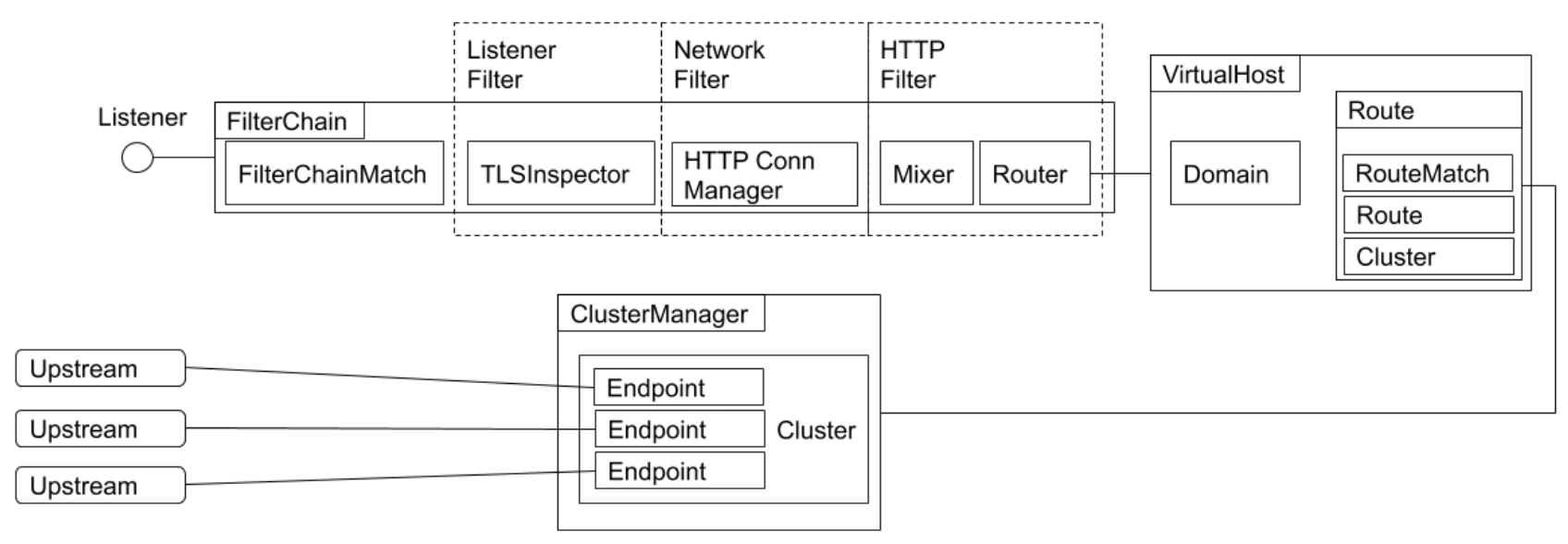

过滤器模式

不支持正则

1. TLSInspector - TLS server name indication
   • 一个 Envoy Pod 监听在某个端口，但可能承载了很多域名，不同的域名签出的证书是不一样的
   • 客户端在做 TLS 握手的时候，需要携带 FQDN，TLSInspector 再去匹配对应域名的证书
2. HTTP Filter
   • Mixer - 限流
   • Router - 路由转发
     • VirtualHost - 域名匹配
     • 路由匹配成功后，会转发到对应的 Cluster，即 SVC，进而对应不同的 Endpoint

实践

Upstream

simple.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: simple
spec:
  replicas: 1
  selector:
    matchLabels:
      app: simple
  template:
    metadata:
      annotations:
        prometheus.io/scrape: "true"
        prometheus.io/port: "80"
      labels:
        app: simple
    spec:
      containers:
        - name: simple
          imagePullPolicy: Always
          image: nginx:1.25.3
          ports:
            - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: simple
spec:
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: 80
  selector:
    app: simple

Envoy

Config

envoy.yaml

admin:
  address:
    socket_address: { address: 127.0.0.1, port_value: 9901 }

static_resources:
  listeners:
    - name: listener_0
      address:
        socket_address: { address: 0.0.0.0, port_value: 10000 }
      filter_chains:
        - filters:
            - name: envoy.filters.network.http_connection_manager
              typed_config:
                "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
                stat_prefix: ingress_http
                codec_type: AUTO
                route_config:
                  name: local_route
                  virtual_hosts:
                    - name: local_service
                      domains: ["*"]
                      routes:
                        - match: { prefix: "/" }
                          route: { cluster: some_service }
                http_filters:
                  - name: envoy.filters.http.router
  clusters:
    - name: some_service
      connect_timeout: 0.25s
      type: LOGICAL_DNS
      lb_policy: ROUND_ROBIN
      load_assignment:
        cluster_name: some_service
        endpoints:
          - lb_endpoints:
              - endpoint:
                  address:
                    socket_address:
                      address: simple
                      port_value: 80

1. admin 部分为 Envoy 的标准配置，代表管理端口
2. static_resources 与 XDS 发现机制无关，属于静态配置
3. listeners 与 clusters 位于同一层级
4. listeners.address.socket_address 代表监听的端口地址
5. listeners.filter_chains.filters.typed_config.route_config 为具体的路由配置
   • 匹配任何域名，前缀为 / 时，路由到 some_service
6. some_service 基于 LOGICAL_DNS，即会解析 Kubernetes Service，实际的 Endpoint 为 simple:80

Proxy

envoy-deploy.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    run: envoy
  name: envoy
spec:
  replicas: 1
  selector:
    matchLabels:
      run: envoy
  template:
    metadata:
      labels:
        run: envoy
    spec:
      containers:
        - image: envoyproxy/envoy-dev
          name: envoy
          volumeMounts:
            - name: envoy
              mountPath: "/etc/envoy"
              readOnly: true
      volumes:
        - name: envoy
          configMap:
            name: envoy
